La déformation des cartes de circuits imprimés (PCB) est un problème courant mais critique dans la fabrication électronique. Cela peut avoir de graves conséquences sur la qualité et la fiabilité des produits. Les PCB déformés entraînent des désalignements, des défauts de soudure et des contraintes mécaniques à long terme.
Dans cet article, nous explorerons les causes de la déformation des PCB, comment l'éviter et comment y remédier si cela se produit.
La déformation des PCB fait référence à la flexion ou à la torsion d'une carte de circuit imprimé, la faisant s'écarter de sa forme plate d'origine. Les PCB déformés peuvent entraîner un désalignement pendant le processus d'assemblage et provoquer des défauts importants dans le produit final. Il est important de comprendre les différents types de déformation pour reconnaître le problème le plus tôt possible et prendre des mesures correctives.
La déformation du PCB se produit lorsque la carte subit des contraintes au cours de son processus de fabrication, lui faisant perdre sa planéité. Les signes courants de déformation des PCB comprennent des bords visibles de flexion, de torsion ou de soulèvement lorsqu'ils sont placés sur une surface plane. Cela peut également se manifester par une surface inégale des panneaux, ce qui peut affecter la précision des machines d'assemblage automatisées telles que les systèmes de prélèvement et de placement.
Il existe deux principaux types de déformation des PCB : la courbure et la torsion. L'inclinaison se produit lorsque la planche se courbe sur sa longueur ou sa largeur, créant une forme concave ou convexe. La torsion, en revanche, implique que la planche se tord le long de sa diagonale, provoquant souvent un soulèvement d'un côté plus haut que l'autre. Les deux types de déformation peuvent entraîner des problèmes d’alignement lors de l’assemblage et du soudage.
Comprendre les causes de la déformation des PCB est essentiel pour identifier des solutions efficaces. Le processus de déformation peut être attribué à plusieurs facteurs, notamment le choix des matériaux, les processus de fabrication et les défauts de conception.
L'une des principales causes de déformation des PCB est la non-concordance entre les matériaux utilisés dans la construction de la carte. Un PCB se compose généralement de plusieurs couches de cuivre, de résine et d'autres matériaux, chacune ayant des coefficients de dilatation thermique (CTE) différents. Lorsque ces matériaux se dilatent à des vitesses différentes sous l’effet de la chaleur, des contraintes s’accumulent au sein des couches, entraînant une déformation. S'assurer que les matériaux utilisés dans le PCB sont compatibles les uns avec les autres et ont des valeurs CTE similaires est crucial pour minimiser le risque de déformation.
Le stress thermique se produit lorsque le PCB subit des fluctuations de température au cours des processus de fabrication tels que le soudage et le laminage. Les températures élevées, en particulier lors du soudage par refusion, provoquent une dilatation du PCB. Si la carte n'est pas chauffée uniformément, l'expansion différentielle entre les différentes zones du PCB peut provoquer une déformation. Cette contrainte peut s'accumuler avec le temps, en particulier dans les PCB multicouches.
Une répartition inégale du cuivre sur le PCB peut également contribuer à la déformation. Les couches de cuivre du PCB se dilatent à des rythmes différents en fonction de la quantité de cuivre présente. Lorsqu'il y a des déséquilibres, comme par exemple qu'un côté du PCB contient plus de cuivre que l'autre, cela entraîne une expansion inégale et fait plier la carte. De même, des composants lourds placés asymétriquement sur la carte peuvent provoquer une répartition inégale des contraintes, aggravant ainsi le problème de déformation.

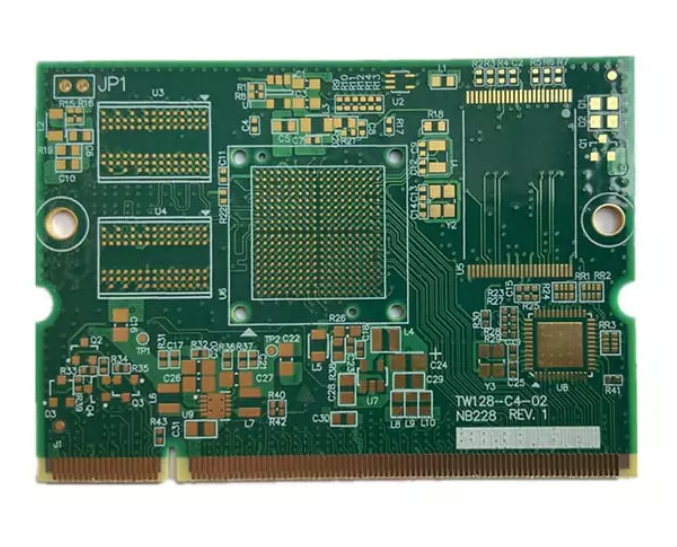

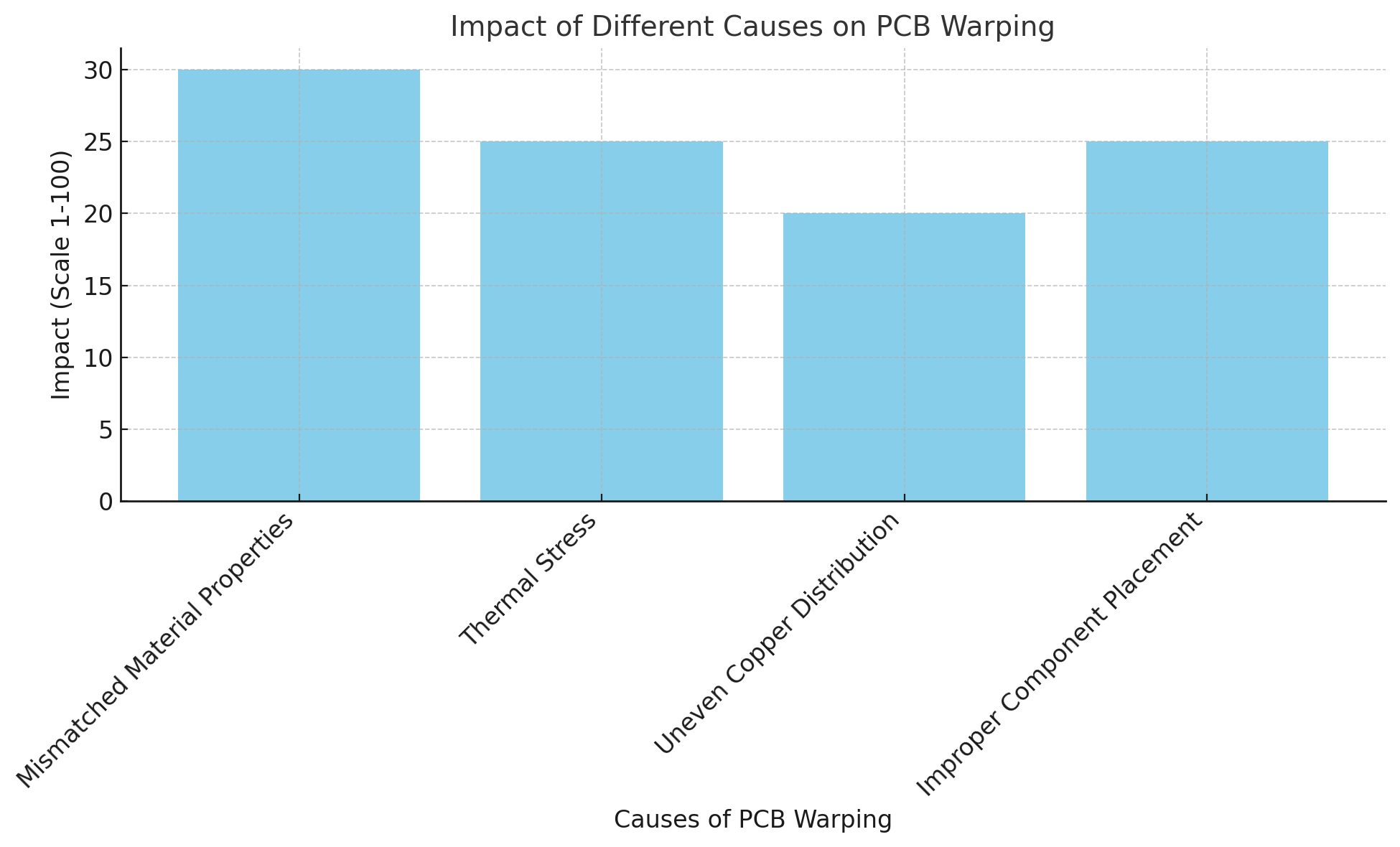

Cause | Description |
Propriétés des matériaux incompatibles | Différentes valeurs du coefficient de dilatation thermique (CTE) provoquent des contraintes internes. |
Contrainte thermique | Les variations de température pendant la production, comme le brasage ou le laminage, provoquent des déformations. |
Répartition inégale du cuivre | Une couverture inégale du cuivre entraîne une dilatation thermique déséquilibrée, entraînant une déformation. |
Placement incorrect des composants | Une répartition inégale du poids ou une concentration inégale des composants peuvent provoquer une déformation localisée. |
Le processus de fabrication des PCB joue un rôle essentiel pour déterminer si la carte se déformera ou non. Les étapes clés du processus de fabrication, telles que le brasage, le laminage et le pressage, doivent être soigneusement contrôlées pour éviter toute déformation.
Un contrôle inapproprié de la température pendant le soudage peut entraîner une déformation du PCB. Lors du brasage par refusion, le PCB est soumis à des températures élevées, ce qui provoque la dilatation des matériaux. Si le processus de chauffage n'est pas uniforme ou si le PCB est soumis à des changements rapides de température, cela peut provoquer une dilatation thermique inégale, entraînant une déformation. Il est essentiel d'utiliser des profils de température contrôlés lors du brasage par refusion pour éviter les contraintes thermiques.
Le laminage consiste à lier les couches du PCB ensemble sous chaleur et pression. Si la pression n’est pas appliquée uniformément ou si la température n’est pas soigneusement contrôlée pendant le processus de laminage, le panneau peut se déformer. Une pression inégale lors du pressage peut provoquer des contraintes internes conduisant à une déformation, en particulier dans les panneaux multicouches.
Bien qu'il soit presque impossible de prévenir tous les cas de déformation des PCB, les fabricants peuvent mettre en œuvre plusieurs stratégies pour minimiser le risque. Une conception, une sélection des matériaux et un contrôle des processus appropriés sont essentiels pour réduire le risque de déformation.
Un PCB bien conçu peut réduire considérablement le risque de déformation. Il est crucial d’assurer une distribution équilibrée du cuivre à tous les niveaux. Les concepteurs doivent également prêter attention à l’empilement des couches des PCB multicouches. Un empilement symétrique minimise les contraintes internes pouvant conduire à une déformation. De plus, les concepteurs doivent éviter de placer des composants lourds sur un côté de la carte, car cela peut créer un déséquilibre conduisant à une flexion.
Le choix des bons matériaux est essentiel pour éviter la déformation. Les matériaux à haute TG (température de transition vitreuse) ont tendance à avoir une plus grande stabilité thermique, ce qui réduit le risque de déformation lors des processus à haute température. De plus, la sélection de matériaux ayant des propriétés de dilatation thermique compatibles garantit que les différentes couches du PCB se dilatent et se contractent à des rythmes similaires, réduisant ainsi les contraintes internes.
Pendant le processus de fabrication, il est essentiel de contrôler les gradients de température et d’appliquer une pression constante. Par exemple, lors du laminage, l’application d’une pression et d’une température uniformes permet d’assurer un durcissement uniforme des matériaux, réduisant ainsi les risques de déformation. De même, dans le processus de refusion, garantir des changements de température progressifs et contrôlés évite les expansions soudaines conduisant à des déformations.
Méthode de prévention | Explication |
Optimiser la conception des PCB | Assurer une distribution équilibrée du cuivre et une symétrie des couches pour réduire le risque de déformation. |
Meilleures pratiques de sélection des matériaux | Choisissez des matériaux ayant des propriétés de dilatation thermique stables pour éviter la déformation. |
Contrôle de la température et de la pression | Gérez les gradients thermiques et assurez une pression uniforme pendant les processus de production. |
La détection de la déformation des PCB dès le début du processus de fabrication est cruciale pour minimiser les défauts. Plusieurs méthodes sont disponibles pour mesurer la déformation des PCB, allant de simples inspections manuelles à des systèmes automatisés plus avancés.
La méthode la plus simple pour détecter la déformation du PCB consiste à placer la carte sur une surface plane et à l'inspecter visuellement pour déceler toute irrégularité. Une règle ou une règle peut également être utilisée pour vérifier les espaces ou les irrégularités de la surface. Cependant, cette méthode peut ne pas détecter les déformations petites ou subtiles.
Pour des mesures plus précises, des systèmes automatisés tels que l’inspection optique automatique (AOI) et la numérisation 3D peuvent être utilisés. Ces systèmes peuvent détecter même des écarts mineurs par rapport à la planéité et fournir des informations détaillées sur l'étendue du gauchissement. Les systèmes AOI utilisent des caméras et des capteurs pour analyser la surface du PCB, tandis que la numérisation 3D crée un modèle numérique de la carte pour détecter les inexactitudes dimensionnelles.
Méthode | Outils/Explication |
Inspection visuelle | Vérifiez les courbures visibles ou les bords relevés en plaçant le PCB sur une surface plane. |
Test de règle ou de règle | Utilisez une règle ou une règle pour vérifier les espaces ou les surfaces inégales. |
Inspection automatisée (AOI, numérisation 3D) | Utilisez des systèmes avancés comme l’AOI ou la numérisation 3D pour des mesures précises. |
Bien que certaines déformations mineures puissent être corrigées, les PCB gravement déformés sont souvent irréparables et doivent être jetés. Cependant, il existe plusieurs méthodes pour réparer les petites déformations.
Si la déformation est mineure, elle peut parfois être corrigée par une nouvelle cuisson et une pression à froid. La recuisson consiste à chauffer le PCB à une température spécifique pour libérer toute humidité emprisonnée et permettre au matériau de se détendre. Une pression à froid est ensuite utilisée pour appliquer une pression uniforme afin d'aplatir la planche.
Si la déformation est trop importante pour être corrigée ou si la planche ne répond pas aux normes de planéité requises, elle doit être mise au rebut. Selon les normes IPC-A-600, un PCB ne doit pas se déformer de plus de 0,75 % de sa longueur, et si ce seuil est dépassé, la carte doit être jetée.
Méthode de correction | Quand utiliser | Outils nécessaires |
Refaire cuire le PCB | Pour le gauchissement dû à l'humidité | Four |
Pressage à froid | Après re-cuisson pour refroidir le PCB uniformément | Presse plate |
Aplatissement manuel | Pour les déformations mineures, appuyez doucement à la main | Surface plane, mains |
Remplacez les PCB gravement déformés | Si la déformation ne peut pas être corrigée par d’autres méthodes | Aucun |
La déformation des PCB peut entraîner des coûts importants pour les fabricants, affectant l'efficacité de la production et la qualité des produits.
Les PCB déformés peuvent augmenter les coûts de fabrication en raison de la nécessité de les retravailler ou de les mettre au rebut. La main-d'œuvre et les matériaux supplémentaires nécessaires pour réparer les planches déformées peuvent s'accumuler rapidement, ce qui a un impact sur le budget de production global. De plus, le coût des retards et l’augmentation des délais d’inspection peuvent encore faire grimper les dépenses.
Les PCB déformés sont plus susceptibles de rencontrer des problèmes de fiabilité au fil du temps. La déformation peut entraîner des contraintes mécaniques sur les composants et les joints de soudure, pouvant potentiellement provoquer des pannes sur le terrain. Cela peut entraîner une augmentation des réclamations au titre de la garantie, des retours et des dommages à la réputation du fabricant.
Comprendre les causes et les méthodes de prévention de la déformation des PCB est essentiel pour garantir la qualité et la fiabilité des produits. En optimisant la conception des PCB, en sélectionnant les bons matériaux et en contrôlant le processus de fabrication, les fabricants peuvent minimiser les risques de déformation. Des inspections régulières et une détection précise permettent des actions correctives précoces. La prévention du gauchissement réduit non seulement les coûts de production, mais garantit également des normes de qualité élevées.
Les fabricants doivent revoir leurs processus de conception et de production, en s'assurant que les meilleures pratiques sont suivies pour éviter des défauts coûteux et améliorer la fiabilité des produits. Pour des entreprises comme Ruomei Electronic , l'adoption de ces pratiques garantit des performances optimales et une qualité de produit durable.
R : La déformation du PCB peut se produire en raison de propriétés de matériaux incompatibles, de contraintes thermiques pendant la production, d'une répartition inégale du cuivre ou d'un placement inapproprié des composants.
R : Pour éviter la déformation des PCB, optimisez la conception de vos PCB, sélectionnez les bons matériaux et contrôlez la température et la pression pendant la fabrication.
R : Les déformations mineures des PCB peuvent parfois être corrigées par une nouvelle cuisson ou un pressage à froid, mais les PCB gravement déformés doivent être jetés pour maintenir la qualité.
R : Vous pouvez mesurer la déformation des PCB à l'aide d'une inspection visuelle, de règles, de règles ou d'outils avancés tels que l'inspection optique automatique (AOI).
R : Le choix de matériaux ayant des propriétés de dilatation thermique stables garantit que les PCB peuvent résister à la chaleur sans se déformer, améliorant ainsi la fiabilité du produit.
