Le PCBA (Printed Circuit Board Assembly) est fondamental pour l’électronique moderne, des smartphones aux équipements industriels. Même des défauts mineurs lors de la production peuvent entraîner des pannes majeures ou des pertes financières. Le respect des normes de contrôle de qualité garantit les performances et la fiabilité du PCBA.
Dans cet article, nous explorerons l'importance du contrôle qualité dans la fabrication de PCBA. Vous apprendrez les normes clés et les meilleures pratiques pour maintenir une production de haute qualité.
Le contrôle qualité dans la fabrication des PCBA est essentiel pour maintenir la fonctionnalité électrique du produit final. Sans un contrôle qualité rigoureux, des problèmes tels que des courts-circuits, des circuits ouverts ou une mauvaise intégrité du signal peuvent survenir. Par exemple, si un joint de soudure est mal réalisé, cela peut entraîner des connexions intermittentes, ce qui peut gravement affecter les performances du produit. En adhérant aux normes de contrôle qualité, les fabricants peuvent garantir que tous les composants de la carte sont correctement placés et soudés, garantissant ainsi que le produit final fonctionne comme prévu.
Un contrôle qualité efficace permet d'identifier les défauts dès le début du processus de production, réduisant ainsi le besoin de reprises ou de mises au rebut coûteuses. Cela réduit non seulement les coûts de production, mais améliore également le rendement, c'est-à-dire le pourcentage de cartes assemblées avec succès qui répondent aux normes de qualité. En minimisant les erreurs pendant la production, les fabricants peuvent gagner du temps, réduire le gaspillage de matériaux et augmenter l'efficacité globale de leurs opérations.
Les produits qui répondent à des normes de qualité élevées sont plus susceptibles de fonctionner de manière fiable dans le temps, augmentant ainsi la satisfaction des clients. Les PCBA de haute qualité peuvent résister aux contraintes environnementales telles que les changements de température, l'humidité et les vibrations. En garantissant la durabilité grâce à des normes de contrôle qualité, les fabricants peuvent instaurer la confiance avec les clients et réduire les retours de produits dus à des défaillances, améliorant ainsi la réputation de la marque.
Avantage | Description |
Défauts réduits | En détectant les problèmes à temps, le contrôle qualité réduit les défauts du produit final. |
Coûts de production réduits | La détection et la correction précoces des défauts permettent d'économiser des retouches et des déchets. |
Fiabilité améliorée du produit | Garantit le bon fonctionnement des produits PCBA dans le temps. |
Satisfaction client | Des normes de qualité plus élevées entraînent moins de retours de produits et une plus grande confiance des clients. |
La première étape pour maintenir le contrôle qualité dans la production de PCBA est la revue de conception. Les principes de conception pour la fabricabilité (DFM) sont essentiels à ce stade pour garantir que la conception est réalisable pour l'assemblage. L'utilisation d'outils de vérification des règles de conception (DRC) peut aider à identifier les problèmes potentiels dans la configuration, tels que les violations de largeur de trace ou les plots non connectés, avant que la conception ne passe à la fabrication. Un examen approfondi de la conception jette les bases d’un processus de production réussi, contribuant ainsi à éviter des erreurs coûteuses ultérieurement.
Le choix des bons matériaux est un élément essentiel du contrôle qualité des PCBA. Des matériaux tels que le FR-4 (un substrat de PCB populaire) et le cuivre doivent répondre aux normes de performance de l'industrie, notamment en matière de conductivité électrique, de résistance mécanique et de durabilité. Les fabricants doivent uniquement s'approvisionner en matériaux auprès de fournisseurs certifiés et s'assurer que ces matériaux sont conformes aux certifications pertinentes telles que IPC-6012 et RoHS. Une gestion rigoureuse de la qualité des fournisseurs peut contribuer à éviter de futurs problèmes liés à des défauts de matériaux pouvant entraîner des échecs d’assemblage.
Avant le début de la production, toutes les matières premières, y compris les substrats et composants PCB, doivent être soumises à une inspection complète. Cela inclut la vérification que les composants correspondent à la nomenclature (BOM), la vérification des dommages aux composants et la confirmation que toutes les pièces répondent aux spécifications requises. Les contrôles visuels, les mesures micrométriques et les examens de certification sont des pratiques courantes à ce stade. S'assurer que tous les matériaux entrants sont conformes aux normes de qualité évite les problèmes ultérieurs dans le processus de production.
Une application précise de la pâte à souder et le placement des composants sont cruciaux pour obtenir un PCBA de haute qualité. Des machines automatisées de prélèvement et de placement sont utilisées pour placer les composants avec précision sur la carte, certaines machines offrant des systèmes de vision pour vérifier l'orientation correcte. De même, la pâte à souder doit être appliquée uniformément sur les plots pour garantir des connexions solides et fiables. Les systèmes d'inspection optique automatisée (AOI) peuvent être utilisés pour détecter les erreurs de placement, les composants manquants ou une couverture insuffisante de pâte à souder, garantissant ainsi le respect des normes de haute qualité.

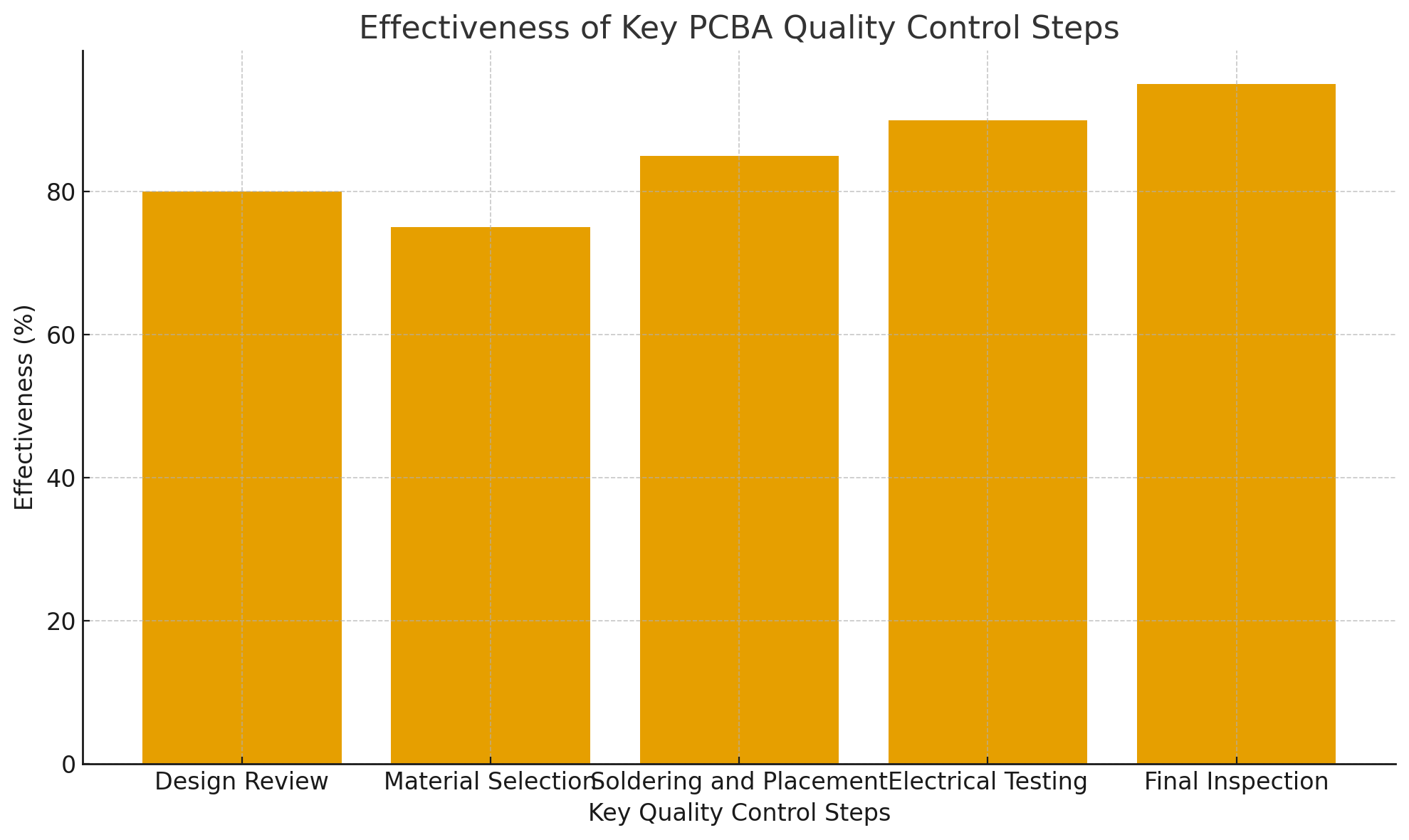

Étape | Description | Importance |
Revue de conception | Assurer la fabricabilité en vérifiant les règles de conception et la disposition des composants. | Empêche les erreurs de conception précoces et réduit le risque de défauts de fabrication. |
Sélection des matériaux | Choisir les bons matériaux tels que les substrats et la soudure. | Affecte la fiabilité et les performances du produit à long terme. |
Soudure et placement de composants | Assurer le placement correct des composants et la qualité des joints de soudure. | Garantit des connexions électriques solides et une fonctionnalité. |
Tests électriques | Vérifier les connexions électriques comme la continuité et la résistance. | Confirme que le PCBA fonctionne comme prévu sous charge électrique. |
Inspection finale | Utiliser des inspections optiques et radiologiques automatisées pour détecter les défauts visuels. | Détecte les problèmes cachés et assure la cohérence dans tout le lot de production. |
Les tests électriques garantissent la fonctionnalité du PCBA en vérifiant que toutes les connexions sont intactes et répondent aux spécifications requises. Les types de tests électriques comprennent les tests de continuité, la résistance d'isolement et les tests fonctionnels. Les tests de continuité vérifient les circuits ouverts, tandis que les tests de résistance d'isolement garantissent l'absence de courts-circuits entre les pistes adjacentes. Les tests fonctionnels simulent les conditions de fonctionnement réelles pour vérifier que le PCBA fonctionne comme prévu.
L'inspection optique automatisée (AOI) est l'une des méthodes les plus efficaces pour identifier les défauts visuels des PCBA. Les systèmes AOI utilisent des caméras haute résolution pour analyser la carte à la recherche de problèmes tels que des composants mal alignés, de mauvais joints de soudure ou des composants manquants. En effectuant des inspections AOI aux étapes clés de l'assemblage, les fabricants peuvent rapidement détecter et corriger les défauts avant qu'ils n'affectent le produit final.
Pour les composants complexes et à haute densité tels que les Ball Grid Arrays (BGA) et les Quad Flat No Pins (QFN), les méthodes d'inspection visuelle traditionnelles peuvent ne pas suffire. L'inspection aux rayons X permet aux fabricants d'examiner la structure interne de ces composants et de rechercher des défauts tels que des vides de soudure, des broches non connectées ou des plots mal alignés. Ces tests non destructifs garantissent que les connexions internes des BGA et QFN sont intactes et répondent aux normes requises.
Méthode de test | Description | But |
Tests électriques | Comprend des contrôles de continuité et des tests de résistance d'isolement. | S'assure que les connexions électriques sont intactes et fonctionnent. |
Inspection optique automatisée (AOI) | Utilise des caméras et des logiciels pour inspecter les défauts visuels. | Identifie les composants mal alignés et les problèmes de joints de soudure. |
Inspection aux rayons X | Inspecte les composants internes comme les BGA pour détecter les défauts cachés. | Détecte les problèmes dans les composants densément emballés. |
Tests thermiques et vibratoires | Simule les conditions du monde réel en testant le PCBA sous contrainte. | Assure une durabilité et une fiabilité à long terme. |
Le brasage par refusion est l'une des méthodes les plus courantes pour fixer des composants à un PCBA. Le profil de température du four de refusion doit être soigneusement contrôlé pour garantir que la pâte à souder fond uniformément et forme des joints solides et fiables. Un processus de refusion mal contrôlé peut conduire à des joints de soudure froids ou à une couverture de soudure insuffisante. En calibrant régulièrement le four de refusion et en maintenant un contrôle précis de la température, les fabricants peuvent garantir une qualité de soudure constante.
Le brasage à la vague est généralement utilisé pour les composants traversants, tandis que le brasage manuel est utilisé pour des tâches plus complexes ou à petite échelle. Dans les deux cas, une technique appropriée et une attention aux détails sont essentielles pour garantir des joints de soudure de haute qualité. Des inspections manuelles doivent être effectuées pour détecter tout défaut tel que des joints froids, des ponts ou des composants mal alignés qui auraient pu être manqués lors des processus automatisés.
Après le soudage, il est essentiel d’inspecter les joints de soudure pour déceler tout défaut. Des techniques telles que l'inspection aux rayons X et l'inspection visuelle avec des outils de grossissement peuvent détecter des problèmes tels que des joints de soudure à froid, des pontages ou une soudure insuffisante. Le respect des normes industrielles telles que IPC-A-610, qui définit des critères de qualité acceptable des joints de soudure, garantit que les PCBA répondent aux normes de performance et de fiabilité requises.
Les tests de cycles thermiques soumettent les PCBA à des fluctuations rapides de température pour simuler les conditions réelles. Ces tests permettent d'identifier les faiblesses potentielles des joints de soudure, des composants et des matériaux qui peuvent échouer lorsqu'ils sont exposés à une chaleur ou un froid extrême. Les fabricants utilisent le cycle thermique pour garantir que le PCBA peut fonctionner de manière fiable dans différentes conditions environnementales sans panne.
Les PCBA sont souvent exposés à diverses conditions environnementales au cours de leur cycle de vie. Les tests d'humidité et de vibration simulent des conditions telles qu'une humidité élevée ou des contraintes mécaniques pour garantir que le PCBA reste fonctionnel et durable dans le temps. Des normes telles que MIL-STD-810 sont couramment utilisées pour guider les tests de vibrations dans l'électronique. Ces tests permettent de prédire la longévité des PCBA dans différents environnements.
Les tests de rodage sont conçus pour identifier les défauts latents en faisant fonctionner le PCBA sous une contrainte opérationnelle maximale pendant une période prolongée. Cela aide les fabricants à détecter les faiblesses des composants qui pourraient ne pas être apparentes lors des tests standard. Les tests de rodage sont particulièrement importants pour les produits de haute fiabilité utilisés dans des secteurs tels que l'aérospatiale et les dispositifs médicaux.
Les normes IPC-600 et IPC-6012 fournissent des lignes directrices pour l'acceptabilité des cartes imprimées et les qualifications des PCB rigides. Ces normes garantissent que tous les PCB répondent aux critères essentiels de performance et de fiabilité, notamment la tolérance dimensionnelle, les performances électriques et les spécifications des matériaux. Le respect de ces normes permet de garantir que les PCBA répondent aux attentes de qualité de l’ensemble de l’industrie.
La conformité RoHS (Restriction of Hazardous Substances) est essentielle pour les PCBA destinés aux marchés d'Europe et d'autres régions qui exigent le respect des réglementations environnementales. En garantissant que les PCBA ne contiennent pas de substances nocives telles que le plomb ou le mercure, les fabricants non seulement se conforment aux réglementations, mais contribuent également à la durabilité environnementale. Le respect des normes RoHS garantit également la sécurité et le respect de l'environnement des produits électroniques.
Le contrôle qualité est crucial dans la fabrication de PCBA pour garantir les performances et la fiabilité. Se concentrer sur la vérification de la conception, la sélection des matériaux et des tests approfondis permet de minimiser les défauts et de prolonger la durée de vie du produit. Le respect des normes industrielles tout au long de la production évite les pannes et augmente la satisfaction des clients. Des entreprises comme Ruomei Electronic donnent la priorité à ces normes de contrôle qualité pour fournir des produits PCBA hautes performances et fiables qui dépassent les attentes. Leurs produits sont conçus pour offrir une valeur et une fiabilité durables, garantissant ainsi la satisfaction du client.
R : Le contrôle qualité PCBA garantit que tous les assemblages de cartes de circuits imprimés répondent aux normes de performance, de fiabilité et de sécurité. Cela implique la vérification de la conception, la sélection des matériaux, le soudage et des tests rigoureux à chaque étape.
R : Le contrôle qualité PCBA prévient les défauts, réduit les défaillances des produits et améliore la fiabilité des produits. Il aide les fabricants à fournir des produits PCBA hautes performances qui répondent aux normes de l'industrie et aux attentes des clients.
R : En identifiant les défauts tôt et en évitant des reprises coûteuses, le contrôle qualité PCBA améliore l'efficacité de la production et réduit les déchets, réduisant ainsi les coûts.
R : Les méthodes courantes incluent les tests électriques, l'inspection optique automatisée (AOI), l'inspection aux rayons X pour les BGA et les contrôles visuels de la qualité des joints de soudure. Ceux-ci garantissent que la carte répond aux normes électriques et mécaniques.
R : Les normes industrielles telles que IPC-6012 pour les PCB rigides et RoHS pour la conformité environnementale guident les fabricants dans le maintien d'une production constante et de haute qualité.
