Les assemblages de circuits imprimés (PCBA) sont au cœur de tout appareil électronique moderne, reliant les composants qui font fonctionner la technologie. Pourtant, même des erreurs de conception mineures peuvent entraîner des retards coûteux ou une défaillance du produit. Les erreurs de conception des PCBA, si elles ne sont pas corrigées, peuvent sérieusement affecter les performances et les délais de fabrication.
Dans cet article, nous vous présenterons sept erreurs de conception qui conduisent souvent à une défaillance du PCBA. Vous apprendrez comment identifier et résoudre ces problèmes pour garantir des conceptions plus fiables et efficaces.

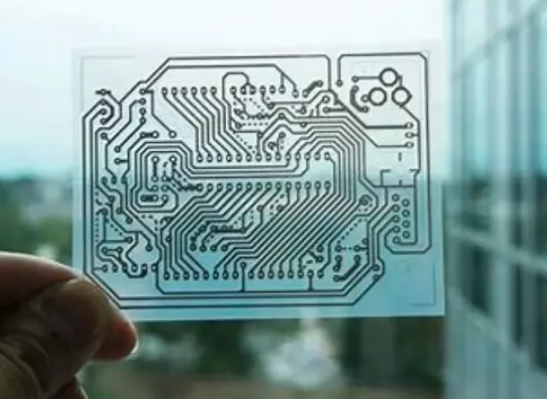

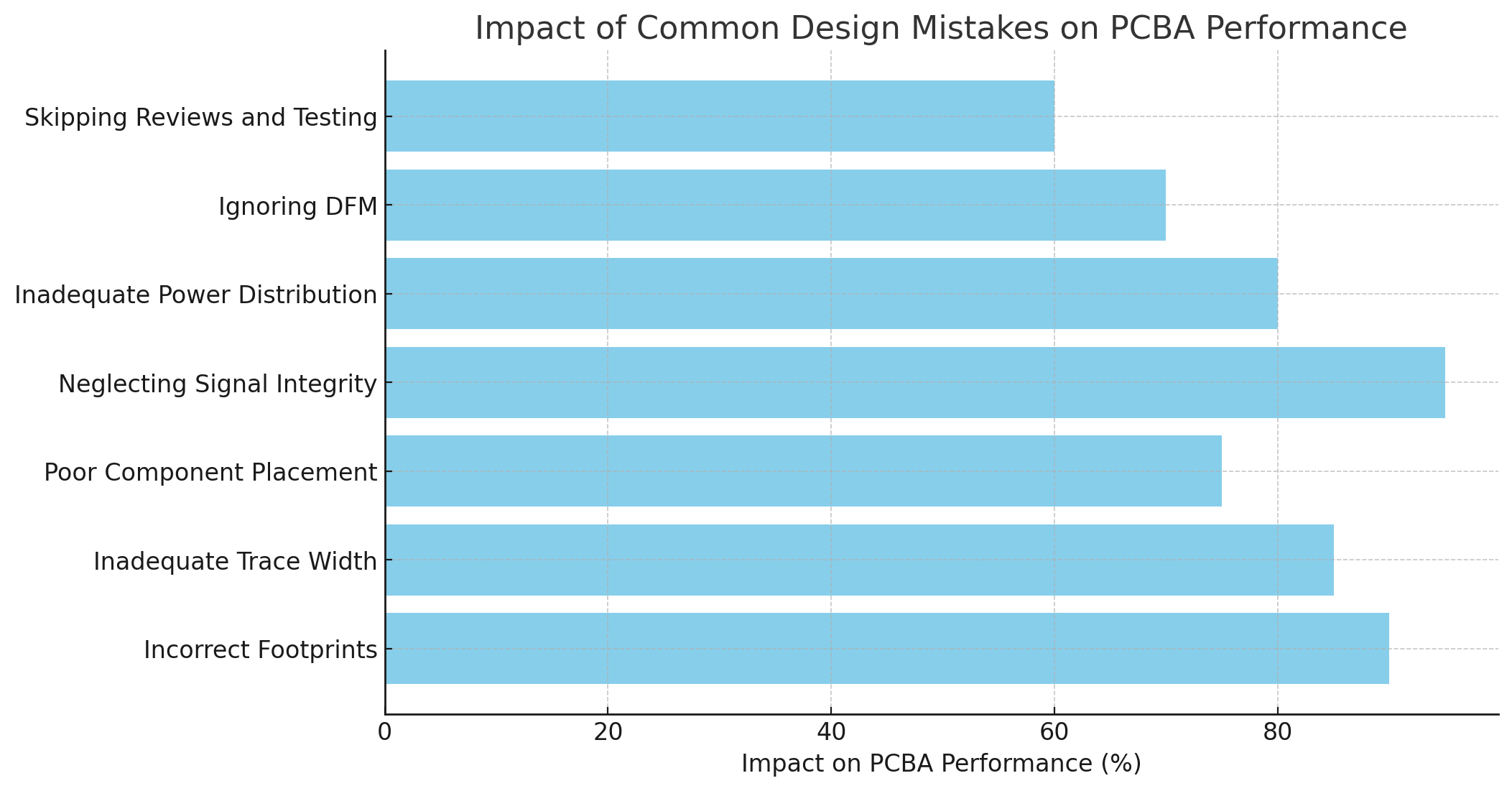

Erreur de conception | Impact sur les performances du PCBA | Solution |
Empreintes incorrectes | Mauvais alignement des composants, mauvais joints de soudure | Vérifier les empreintes avec les données du fabricant |
Largeur de trace inadéquate | Surchauffe, panne électrique et interférence du signal | Utilisez des calculateurs de largeur de trace et des outils de conception appropriés |
Mauvais placement des composants | Dégradation du signal, longueurs de trace accrues, problèmes thermiques | Placez les composants pour minimiser les longueurs de trace et l'accumulation de chaleur |
Négliger l'intégrité du signal | Corruption des données, dysfonctionnement du système | Mettre en œuvre des techniques de routage et de mise à la terre appropriées |
Distribution d'énergie inadéquate | Chutes de tension, fonctionnement instable, bruit | Placez les condensateurs de découplage à proximité des broches d'alimentation et utilisez des plans d'alimentation |
Ignorer DFM | Augmentation des coûts de production, difficultés de fabrication | Suivez les directives DFM et collaborez avec les fabricants |
Ignorer les examens et les tests | Erreurs non détectées, fiabilité réduite | Effectuer des examens de conception approfondis et des tests réels |
Dans la conception de PCB, l'empreinte fait référence à la disposition d'un composant sur la carte, y compris ses plots, ses formes et son espacement. Cela garantit que le composant peut être correctement placé et soudé sur la carte. Une erreur courante consiste à utiliser une empreinte incorrecte, ce qui peut entraîner un mauvais alignement des composants ou des problèmes de soudure. Une empreinte adéquate est essentielle pour garantir que le composant s'adapte correctement, que les plots sont alignés et que des connexions électriques fiables sont établies.
Les empreintes incorrectes sont l'une des erreurs les plus fréquentes dans la conception de PCBA. Les concepteurs peuvent utiliser une empreinte standard provenant d'une bibliothèque, en supposant qu'elle fonctionnera pour tous les composants, mais cela peut entraîner des erreurs. Si la taille de l'empreinte est incorrecte, cela peut entraîner un mauvais alignement des composants lors de l'assemblage. Cela entraîne de mauvais joints de soudure et des défaillances potentielles dans le produit final. Par exemple, si l'encombrement d'un composant est trop petit, les plots peuvent ne pas s'aligner avec les fils du composant, provoquant des problèmes de soudure ou des dommages à la pièce.
Pour éviter les erreurs d'empreinte, vérifiez toujours les dimensions de l'empreinte avec la fiche technique du composant. De nombreux fabricants de composants proposent des empreintes recommandées adaptées à leurs produits. Si vous utilisez un composant d'une bibliothèque, assurez-vous que l'empreinte correspond aux spécifications du fabricant. L’utilisation de ces empreintes pré-approuvées réduit le risque d’erreurs. De plus, une revue de conception, au cours de laquelle une deuxième paire d’yeux vérifie l’alignement de l’empreinte, peut aider à détecter les erreurs avant la production.
Les outils de CAO modernes, tels qu'Altium Designer ou Eagle, proposent des bibliothèques d'empreintes et des outils de vérification d'empreinte. Ces outils signalent automatiquement les écarts entre la fiche technique du composant et l'empreinte de votre conception. L'utilisation d'un tel logiciel garantit que la conception correspond aux spécifications du fabricant et minimise les erreurs.
Dans la conception de PCB, la largeur des traces est cruciale pour transporter le courant entre les composants. Si la largeur de trace est trop étroite pour le courant, elle peut surchauffer et entraîner une panne de la carte. A l’inverse, si la trace est trop large, elle peut perdre de la place et augmenter les coûts de fabrication. Le calcul de la largeur de trace correcte est essentiel pour garantir que les performances de la carte sont optimales et que le courant circule en toute sécurité à travers le PCB sans provoquer de problèmes thermiques.
L'utilisation de traces trop étroites peut entraîner une surchauffe, car elles risquent de ne pas pouvoir transporter le courant requis. Cela peut entraîner une défaillance de la carte et des dommages potentiellement permanents aux composants. D’un autre côté, des traces trop larges gaspillent un espace précieux et peuvent rendre le PCB inutilement volumineux et plus coûteux à fabriquer. Il est important de trouver le bon équilibre en termes de largeur de trace pour des conceptions à la fois fonctionnelles et rentables.
Pour calculer la largeur de trace appropriée, des outils tels que l'IPC-2221 et les calculateurs de largeur de trace sont disponibles en ligne. Ces outils utilisent des facteurs tels que le courant, l'épaisseur du cuivre et l'augmentation de température autorisée pour déterminer la largeur de trace optimale. Par exemple, un courant de 1 A sur un PCB en cuivre de 1 once peut nécessiter une largeur de trace de 0,5 mm, mais un courant plus élevé nécessite des traces proportionnellement plus larges. Garantir des largeurs de trace précises évitera la surchauffe et la perte de puissance.
Outre la largeur des traces, l’espacement des traces est tout aussi important. Si les traces sont trop rapprochées, cela peut provoquer des courts-circuits ou une diaphonie, ce qui pourrait entraîner des dysfonctionnements du système. Un espacement approprié garantit que les signaux ne sont pas compromis et évite les interférences électriques. Une erreur courante consiste à sous-estimer l’espacement minimum des traces, ce qui peut nuire à l’intégrité globale du PCB.
Le placement des composants est un facteur critique dans la conception des PCB. Placer les composants aux mauvais endroits peut dégrader la qualité du signal et affecter les performances de la carte. Par exemple, placer des composants qui gèrent des signaux haute fréquence à distance les uns des autres peut entraîner des traces plus longues, ce qui peut introduire du bruit ou des retards de signal. Un placement approprié minimise la longueur des traces et garantit que les signaux se propagent efficacement avec un minimum d'interférences.
La gestion thermique est un autre aspect essentiel du placement des composants. Les composants qui génèrent de la chaleur, tels que les régulateurs de puissance ou les processeurs, doivent être espacés pour permettre la dissipation de la chaleur. Si les composants produisant de la chaleur sont placés trop près les uns des autres, cela peut provoquer une surchauffe localisée et endommager le PCB et les composants. L’utilisation de vias thermiques, de dissipateurs thermiques et de composants répartis à tous les niveaux peut aider à gérer la chaleur plus efficacement.
Pour optimiser le placement des composants, regroupez les composants associés proches les uns des autres. Par exemple, gardez les condensateurs à proximité des composants qu'ils découplent pour réduire la longueur des traces. De même, les composants à grande vitesse doivent être placés les uns à côté des autres pour minimiser la longueur des traces et améliorer l'intégrité du signal. L'utilisation d'outils de placement automatique dans un logiciel de CAO peut accélérer ce processus, mais une vérification manuelle est toujours nécessaire pour garantir que le placement est optimal.
L'intégrité du signal fait référence à la préservation du signal lors de son déplacement à travers les traces du PCB. Des problèmes tels que la réflexion du signal, le bruit et la diaphonie peuvent affecter considérablement les performances des circuits à grande vitesse. Une mauvaise intégrité du signal peut entraîner une corruption des données, des dysfonctionnements du système et même une panne complète de la carte dans les applications critiques.
Les problèmes d'intégrité du signal proviennent souvent d'un routage inapproprié des signaux à grande vitesse, d'une mise à la terre inadéquate ou d'une impédance de trace non adaptée. Par exemple, le routage des traces à des angles de 90 degrés peut provoquer des réflexions du signal, tandis qu'une mauvaise mise à la terre peut augmenter la sensibilité aux interférences électromagnétiques (EMI). Pour maintenir l'intégrité du signal, il est essentiel d'utiliser des techniques de routage appropriées et de garantir que le plan de masse fournit un chemin de retour à faible impédance.
Pour éviter les problèmes d'intégrité du signal, maintenez le contrôle de l'impédance en calculant la largeur de trace correcte et en vous assurant qu'elle correspond à l'impédance requise. De plus, utilisez des plans de masse continus et minimisez l’utilisation de vias dans les chemins de signaux à grande vitesse. Gardez les traces courtes et droites et évitez les angles de 90 degrés. Ces pratiques minimiseront le bruit et amélioreront la fiabilité des signaux à grande vitesse.
Un réseau de distribution d'énergie (PDN) bien conçu garantit un fonctionnement stable en fournissant une alimentation propre et constante à tous les composants. Une mauvaise conception du PDN peut entraîner des chutes de tension, du bruit et un fonctionnement instable. Des composants tels que les condensateurs de découplage sont essentiels pour filtrer le bruit haute fréquence et stabiliser l'alimentation électrique. Si ceux-ci ne sont pas correctement placés, la carte peut avoir un comportement erratique ou même échouer complètement.
L'une des erreurs les plus courantes en matière de distribution d'énergie consiste à placer les condensateurs de découplage trop loin des broches d'alimentation des composants. Cela réduit leur efficacité à filtrer le bruit haute fréquence. De même, des plans de puissance inadéquats ou des traces trop étroites pour le courant peuvent entraîner des chutes de tension et une instabilité.
Pour concevoir un PDN efficace, placez les condensateurs de découplage aussi près que possible des broches d'alimentation des composants. Utilisez plusieurs condensateurs avec des valeurs différentes pour filtrer une large gamme de fréquences. De plus, concevez de larges traces de puissance ou utilisez des plans de puissance pour garantir que le courant circule de manière fluide et efficace. Cela réduira les chutes de tension et garantira une distribution d’énergie stable.
La conception pour la fabricabilité (DFM) fait référence à la conception de PCB en tenant compte des processus de fabrication afin de réduire les coûts de production et d'éviter les erreurs. Ignorer DFM peut entraîner des problèmes de production coûteux, tels que des difficultés d'assemblage ou des défauts nécessitant une reprise. Le respect des principes DFM garantit que la conception peut être fabriquée facilement et efficacement, ce qui permet d'économiser du temps et de l'argent.
Les erreurs DFM typiques incluent un espacement insuffisant entre le cuivre et le bord, ce qui peut exposer le cuivre lors du dépanélisation de la carte, ou l'utilisation de vias trop proches des plages de composants, provoquant des ponts de soudure. Ces erreurs peuvent entraîner des retards de production et augmenter les coûts de fabrication.
Pour éviter les problèmes DFM, suivez la liste de contrôle DFM de votre fabricant et effectuez des vérifications DFM dès le début du processus de conception. Collaborez avec le fabricant de PCB pour vous assurer que votre conception correspond à ses capacités de fabrication. Cela peut aider à éviter des problèmes courants tels que des bagues annulaires insuffisantes ou des forets de petite taille qui pourraient entraver la production.
Même les concepteurs de PCB expérimentés peuvent ignorer les problèmes de conception. Une révision approfondie de la conception peut détecter ces erreurs dès le début, évitant ainsi des révisions coûteuses ultérieurement. Demander à des pairs ou à des ingénieurs tiers d'examiner la conception garantit qu'aucune erreur critique n'est oubliée.
Les revues de conception peuvent aider à détecter les erreurs courantes telles que des placements incorrects, un mauvais alignement des composants ou des problèmes de gestion thermique négligés. Ces erreurs peuvent avoir de graves conséquences sur la fonctionnalité ou la fabricabilité de la carte.
Une fois la conception terminée, il est essentiel de tester les prototypes dans des conditions réelles. L'utilisation d'outils de test tels que des oscilloscopes et des multimètres peut aider à identifier les problèmes potentiels du PCB. Soumettre les prototypes à des tests de contrainte, tels que des tests de cyclage thermique et de vibration, garantit que la carte fonctionnera de manière fiable dans l'application prévue.
En évitant les erreurs courantes de conception de PCB, telles que des empreintes incorrectes et des largeurs de trace inadéquates, vous pouvez garantir des PCB fiables et réalisables. Le placement correct des composants, l'intégrité du signal et la distribution de l'énergie sont essentiels pour réaliser des conceptions de haute qualité. Le respect des directives de l'industrie et la collaboration avec les fabricants permettent d'atténuer ces problèmes.
Chez Ruomei Electronic , nous proposons des solutions PCBA de haute qualité qui garantissent des performances et une fiabilité optimales, aidant les entreprises à réduire les coûts et à améliorer l'efficacité des produits.
R : Le PCBA (Printed Circuit Board Assembly) est un élément essentiel des composants électroniques, de connexion et de support. Il garantit le bon fonctionnement des appareils, ce qui rend sa conception cruciale pour la fiabilité et les performances.
R : Des empreintes incorrectes peuvent entraîner un mauvais alignement des composants ou de mauvais joints de soudure, entraînant des problèmes d'assemblage et une fiabilité réduite du produit final.
R : Une largeur de trace appropriée garantit la circulation sûre du courant sans surchauffe. Des largeurs de trace incorrectes peuvent entraîner des pannes électriques et une distribution d’énergie inefficace.
R : Maintenez un routage approprié, utilisez des plans de masse continus et assurez le contrôle de l'impédance pour éviter la dégradation du signal, les réflexions et les interférences.
R : Un réseau de distribution d'énergie bien conçu garantit une tension et un courant stables, évitant ainsi les fluctuations qui pourraient avoir un impact sur les performances et la fiabilité des composants.
