Dans la fabrication électronique, les tests PCBA sont essentiels pour garantir que les circuits imprimés et leurs composants fonctionnent comme prévu. La détection précoce des défauts permet de réduire les coûts de production, de prévenir les pannes et de maintenir la qualité des produits. Cet article compare différentes méthodes de test PCBA, mettant en évidence leurs forces et leurs faiblesses. En comprenant ces méthodes, les fabricants peuvent sélectionner la bonne stratégie de test pour optimiser l’efficacité de la production et la fiabilité des produits.
Les tests PCBA consistent à vérifier les performances électriques et mécaniques des assemblages de circuits imprimés (PCBA). L'objectif est d'identifier les défauts de la carte et de ses composants pour garantir que la carte fonctionne correctement et répond aux spécifications de conception. Ce processus de test comprend plusieurs méthodes, chacune conçue pour détecter des types spécifiques de défauts, tels que des pannes de composants, des problèmes de soudure ou des problèmes de connectivité.
Sans tests PCBA, les défauts peuvent passer inaperçus, entraînant des produits défectueux ou des rappels coûteux. Les tests garantissent que chaque carte fonctionne comme prévu, évitant ainsi les problèmes susceptibles d'affecter les performances du produit dans des conditions réelles. De plus, cela permet d’éviter les retouches, de réduire les taux de rebut et d’améliorer les délais de production, ce qui améliore finalement l’efficacité de la fabrication.
Les tests en circuit (TIC) sont l'une des méthodes les plus couramment utilisées pour vérifier la fonctionnalité de composants individuels sur un PCB. Il utilise un dispositif personnalisé, souvent appelé « lit de clous », pour tester les performances électriques de chaque composant. Les TIC sont idéales pour la production de gros volumes en raison de leur rapidité et de leur couverture élevée des défauts. Cependant, le coût d’installation initial des luminaires personnalisés peut être important. Bien que les TIC excellent dans la détection des problèmes électriques tels que les circuits ouverts, les courts-circuits et les valeurs incorrectes des composants, ils ne peuvent pas identifier certains défauts mécaniques ni évaluer les performances globales de la carte dans des conditions réelles.
Les tests fonctionnels (FCT) testent la carte complète en simulant des conditions de fonctionnement réelles. Contrairement à ICT, qui se concentre sur des composants individuels, FCT évalue les performances globales de la carte, garantissant qu'elle fonctionne comme prévu dans son application finale. Cette méthode est particulièrement utile pour vérifier les problèmes au niveau du système tels que les erreurs logiques ou les problèmes d'interface. Cependant, le FCT prend plus de temps que l'ICT et nécessite des dispositifs de test personnalisés, ce qui le rend moins adapté à la production en grand volume. Il est le plus souvent utilisé pour la validation du produit final ou pour les séries de production à faible volume.
Flying Probe Testing est une alternative plus flexible et plus rentable aux TIC. Il utilise des sondes robotiques pour entrer en contact avec les points de test de la carte, testant ainsi les performances électriques de la carte sans avoir besoin d'un montage personnalisé. Cette méthode est idéale pour les prototypes, les petits lots ou les conceptions comportant des changements fréquents. Bien que les tests par sonde volante soient plus lents que les TIC et ne soient peut-être pas adaptés à une production à grande échelle, ils offrent l'avantage de coûts de configuration inférieurs et d'une plus grande flexibilité.
L'inspection optique automatisée (AOI) utilise des caméras haute résolution pour capturer des images détaillées de la carte et les comparer avec une conception de référence. AOI excelle dans la détection des défauts visibles tels que des composants mal alignés, des ponts de soudure ou des pièces manquantes. Il est non destructif et rapide, ce qui le rend idéal pour la production en grand volume. Cependant, l'AOI se limite à détecter les défauts de surface et ne peut pas identifier les problèmes électriques ou les défauts cachés dans les couches internes de la carte.
L'inspection par rayons X (AXI) est une méthode puissante pour détecter les défauts internes dans les composants tels que les BGA (Ball Grid Arrays), où les joints de soudure sont cachés. AXI utilise les rayons X pour produire des images qui révèlent des problèmes cachés, tels que des vides de soudure ou des ponts, que d'autres méthodes, comme l'AOI, ne peuvent pas détecter. Bien qu'AXI offre une grande précision et soit essentiel pour les assemblages complexes, il est coûteux et nécessite des opérateurs qualifiés. Il est particulièrement adapté aux applications haute densité ou haute fiabilité, telles que les appareils automobiles ou médicaux.
Méthode de test | Objectif principal | Avantages | Inconvénients | Idéal pour |
Tests en circuit (TIC) | Tests de composants électriques | Couverture élevée des défauts, diagnostics rapides | Coût initial élevé, nécessite des luminaires personnalisés | Production en grand volume |
Tests fonctionnels (FCT) | Fonctionnalité complète du système | Simulation du monde réel, complète | Prend du temps, nécessite des luminaires personnalisés | Validation finale, production en série |
Test de sonde volante | Tests électriques, flexibles | Aucun luminaire nécessaire, rentable | Plus lent que ICT, pas idéal pour les volumes élevés | Prototypes, production en petites séries |
Inspection optique automatisée (AOI) | Détection visuelle des défauts | Rapide, non destructif, idéal pour un débit élevé | Impossible de détecter les défauts internes | Détection précoce des défauts |
Inspection aux rayons X (AXI) | Vices cachés (par exemple, soudure BGA) | Détecte les défauts internes, idéal pour les cartes haute densité | Cher, nécessite une formation spécialisée | Assemblages complexes avec joints cachés |
L'inspection laser utilise des lasers pour scanner la surface du panneau et mesurer ses caractéristiques avec une grande précision. Cette méthode est particulièrement utile en début de production pour inspecter les planches nues. L'inspection laser est non destructive et ne nécessite pas de montages personnalisés, mais elle entraîne des coûts initiaux élevés et des exigences de maintenance continue. Il est idéal pour garantir que les planches nues répondent aux normes dimensionnelles et structurelles avant l'assemblage.
L'analyse de section transversale consiste à découper physiquement un échantillon de la planche et à l'analyser au microscope. Cette méthode permet d'identifier les défauts internes tels qu'une mauvaise soudure, un placage de cuivre incorrect ou des problèmes structurels. Bien que la coupe transversale fournisse l’analyse la plus détaillée, elle est destructrice et ne peut être réalisée que sur un petit échantillon du produit. Il est souvent utilisé pour analyser les défaillances ou pour valider les processus de fabrication.
Les tests de rodage soumettent les cartes à des conditions extrêmes, telles que des températures ou des tensions élevées, pour accélérer le vieillissement et détecter les pannes précoces. Ce test permet d'identifier les composants susceptibles de tomber en panne prématurément dans des conditions de fonctionnement normales. Bien que les tests de déverminage améliorent la fiabilité et soient particulièrement importants pour les produits à haute fiabilité tels que les appareils médicaux ou automobiles, ils peuvent prendre du temps et réduire le rendement en raison de la contrainte exercée sur les composants.
Les tests de soudabilité garantissent que les composants et les plots de la carte peuvent adhérer correctement à la soudure pendant le processus d'assemblage. Ce test est essentiel pour éviter les joints de soudure faibles, qui peuvent entraîner des connexions ou des pannes intermittentes. Elle est généralement effectuée dans le cadre du contrôle qualité entrant (CIQ) pour garantir la fiabilité des composants avant leur utilisation en production.
Les tests de contamination des PCB détectent les résidus nocifs laissés sur la carte après le processus de fabrication, tels que des flux ou des agents de nettoyage. Ces contaminants peuvent entraîner une migration électrochimique, provoquant des courts-circuits ou de la corrosion au fil du temps. Ce test est crucial pour maintenir la fiabilité du produit à long terme, en particulier pour les applications à haute impédance ou haute fiabilité.
Le choix de la méthode de test PCBA dépend du volume de production et de la complexité du produit. Pour la production en grand volume, les méthodes telles que ICT et AOI sont rentables, car elles offrent des tests rapides et automatisés avec une couverture élevée des défauts. Pour les petits lots ou les prototypes, Flying Probe Testing et FCT sont plus adaptés, bien qu'ils puissent entraîner des coûts unitaires plus élevés en raison du temps et de la personnalisation requis.
Méthode de test | Implications financières (installation/exécution) | Avantage (efficacité) | Volume Idéal |
Tests en circuit (TIC) | Coût d'installation élevé, coûts permanents pour les luminaires | Détection de défauts rapide et précise | Production en grand volume |
Tests fonctionnels (FCT) | Les luminaires personnalisés augmentent les coûts | Validation complète au niveau du système | Production de masse |
Test de sonde volante | Faible coût d'installation, aucun luminaire requis | Tests flexibles mais plus lents | Prototypes, petites séries |
Inspection optique automatisée (AOI) | Coût d'installation modéré (machine) | Détection rapide des défauts visibles | Production en grand volume |
Inspection aux rayons X (AXI) | Coût d'installation élevé, équipement coûteux | Idéal pour les vices cachés et les assemblages complexes | Conceptions complexes et haute densité |
Chaque méthode de test PCBA excelle dans différents domaines de détection de défauts. AOI est idéal pour les défauts de surface, ICT est idéal pour les tests électriques et FCT garantit la fonctionnalité globale du système. La combinaison de plusieurs méthodes de test, telles que ICT + AOI + FCT, peut fournir une couverture complète des défauts visuels et électriques, garantissant ainsi la qualité et la fiabilité du produit.
Le choix de la méthode de test doit correspondre à la complexité du produit et à l'application prévue. L'inspection par rayons X (AXI) est essentielle pour les composants haute densité, tandis que l'AOI est mieux adaptée aux conceptions simples. Pour les applications critiques telles que l'automobile ou les dispositifs médicaux, la combinaison de tests avancés tels que les tests de rodage et les tests de contamination garantissent les plus hauts niveaux de fiabilité.

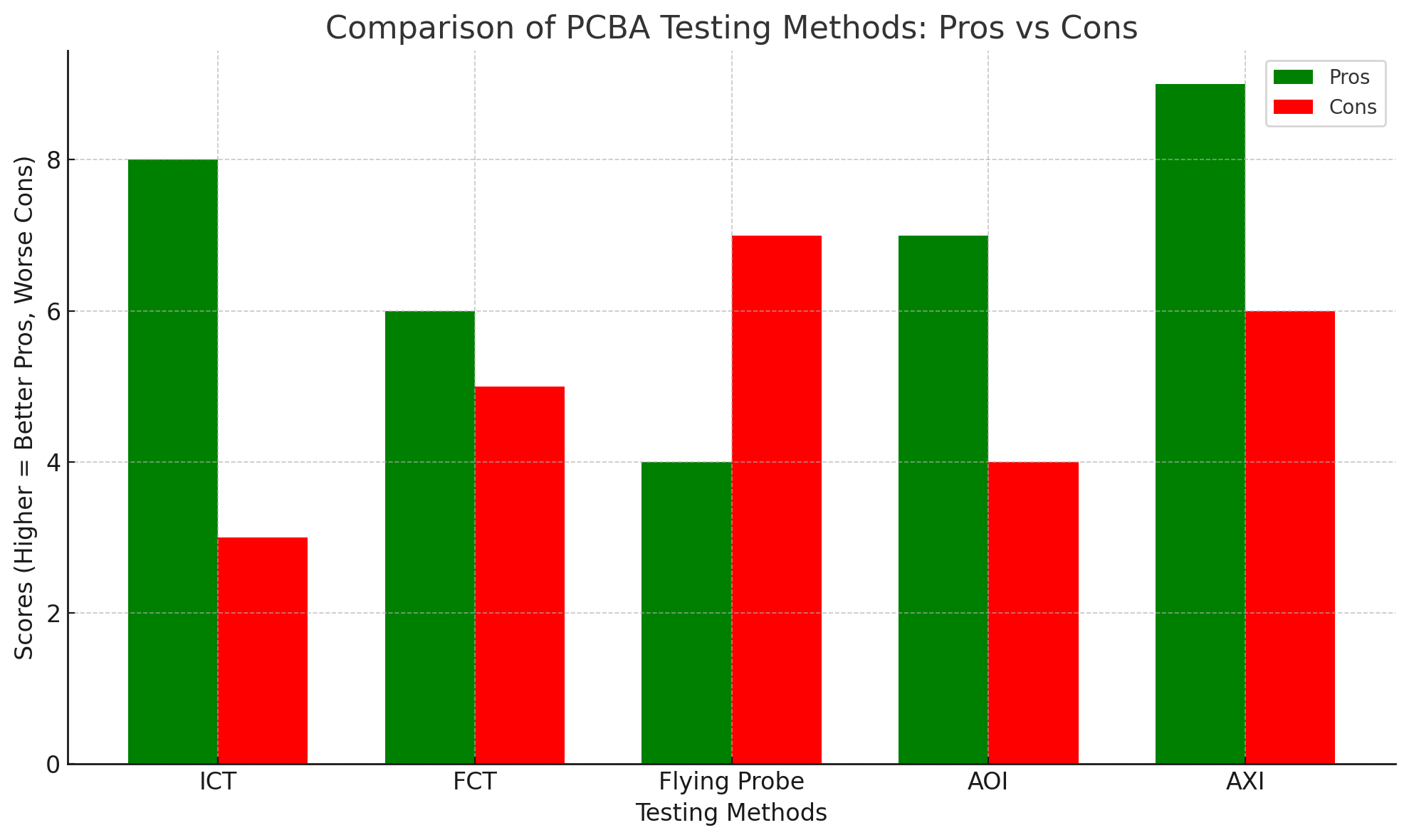

Méthode de test | Avantages | Limites |
Tests en circuit (TIC) | Localisation précise et rapide des défauts | Configuration coûteuse, peu flexible pour les modifications de conception |
Tests fonctionnels (FCT) | Assure la fonctionnalité globale | Nécessite des luminaires personnalisés, prend du temps |
Test de sonde volante | Flexible et rentable pour les prototypes | Plus lent que les TIC, non adapté à la production de masse |
Inspection optique automatisée (AOI) | Rapide, non destructif, idéal pour la production de masse | Limité aux défauts visuels, pas aux vices cachés |
Inspection aux rayons X (AXI) | Idéal pour détecter les défauts internes | Cher, nécessite des opérateurs hautement qualifiés |
La sélection de la bonne méthode de test PCBA dépend des objectifs de production. Pour la production en grand volume, les TIC et l’AOI sont idéales pour leur rapidité et leur automatisation. Pour les tests de petits lots ou de prototypes, Flying Probe Testing et FCT offrent plus de flexibilité sans avoir besoin de montages personnalisés.
Pour les produits à haute fiabilité, il est crucial de mettre en œuvre une combinaison de méthodes de test pour répondre aux différents modes de défaillance. Des méthodes telles que les tests de rodage et les tests de soudabilité peuvent être combinées avec les TIC ou l'AOI pour garantir que le produit fonctionne bien sous contrainte et répond aux normes de qualité.
Les fabricants devraient consulter des fournisseurs de tests PCBA expérimentés comme Ruomei Electronic pour adapter une stratégie de test qui correspond le mieux à leurs besoins en matière de produits et de production. En s'associant à des experts, les fabricants peuvent optimiser les processus de test, réduire les coûts et garantir la fiabilité de leurs produits.
Choisir les bonnes méthodes de test PCBA est essentiel pour garantir une qualité et une fiabilité élevées des produits. En équilibrant les coûts, la vitesse et la précision de la détection des défauts, les fabricants peuvent optimiser les processus de production et minimiser les défauts. Pour les produits complexes ou de haute fiabilité, un partenariat avec un fournisseur expérimenté comme Ruomei Electronic garantit une stratégie de test efficace, contribuant ainsi à garantir le succès du produit à long terme.
R : Les tests PCBA garantissent que les circuits imprimés et leurs composants fonctionnent correctement. Il évalue les performances électriques et mécaniques pour détecter rapidement les défauts, garantissant ainsi une qualité élevée des produits.
R : Les tests PCBA aident à identifier les défauts plus tôt, réduisant ainsi les reprises coûteuses et améliorant les délais de production. Il garantit que les cartes répondent aux normes de performance et de fiabilité.
R : ICT se concentre sur l'intégrité électrique, en testant les composants individuellement, tandis que FCT simule une utilisation réelle pour vérifier les performances globales de la carte dans des conditions opérationnelles.
R : Les tests avec sonde volante sont plus flexibles et plus rentables pour la production en petits lots, tandis que les TIC sont plus rapides et mieux adaptées à la production en grand volume avec des montages personnalisés.
R : AOI utilise des caméras haute résolution pour détecter les défauts visibles, offrant ainsi une méthode d'inspection rapide et non destructive, idéale pour la production à haut débit.
