Le choix du meilleur matériau pour haute fréquence les PCB change la donne dans l’électronique moderne. Alors que nous promouvons des technologies plus rapides et plus fiables comme la 5G et le radar, la sélection du bon matériau est cruciale pour maintenir l’intégrité du signal.
Dans cet article, nous explorerons les propriétés clés des matériaux qui ont un impact sur les performances des PCB haute fréquence. Vous apprendrez à choisir les meilleures options pour garantir une efficacité et une fiabilité optimales dans vos conceptions.
La constante diélectrique (Dk) est une propriété critique dans la conception de PCB haute fréquence. Il définit la manière dont un matériau réagit à un champ électrique et influence directement la vitesse et l'impédance du signal. Pour les applications haute fréquence, un matériau avec un faible Dk est préférable car il permet aux signaux de se propager plus rapidement avec un retard réduit. Les PCB haute fréquence, en particulier ceux utilisés dans les circuits numériques et RF, nécessitent des matériaux qui maintiennent un faible Dk pour réduire la distorsion du signal et améliorer les performances globales du circuit.
La tangente de perte (Df) mesure la quantité d'énergie du signal perdue sous forme de chaleur dans un matériau diélectrique. Une valeur Df inférieure indique une perte d'énergie moindre, ce qui est essentiel pour maintenir l'intégrité du signal dans les PCB haute fréquence. Les matériaux avec de faibles valeurs Df garantissent que les signaux restent clairs et forts, même sur de longues traces ou à des fréquences plus élevées. Les conceptions de PCB haute fréquence, en particulier celles dépassant 5 GHz, nécessitent des matériaux à faibles pertes pour éviter une dégradation significative du signal.
La stabilité thermique est un autre facteur essentiel dans la sélection des matériaux PCB haute fréquence. Les circuits haute fréquence ont tendance à générer de la chaleur et les matériaux doivent conserver leurs propriétés électriques même en cas de variations de température. Les matériaux comme le PTFE (polytétrafluoroéthylène) et les stratifiés avancés sont préférés pour leur capacité à résister à des températures élevées sans dégradation. Une mauvaise stabilité thermique peut entraîner des baisses de performances, voire des pannes, en particulier dans les applications exigeantes telles que les radars automobiles ou les communications par satellite.
FR4 est le matériau le plus couramment utilisé dans la fabrication de PCB. Il offre une bonne isolation électrique et une bonne résistance mécanique à un coût relativement faible, ce qui le rend adapté aux applications standards. Cependant, FR4 présente des limites dans les conceptions haute fréquence. Sa constante diélectrique plus élevée (environ 4,3 à 4,7) et sa tangente de perte (0,02) le rendent inadapté aux applications supérieures à 1 GHz. À mesure que les fréquences augmentent, les problèmes de perte de signal et d’inadéquation d’impédance deviennent plus prononcés, rendant les matériaux alternatifs plus viables.
Le PTFE est un matériau préféré pour les applications de PCB haute fréquence en raison de sa faible constante diélectrique (environ 2,1) et de sa tangente de perte exceptionnellement faible (aussi faible que 0,0003 à 10 GHz). Le PTFE garantit un retard et une atténuation minimes du signal, ce qui le rend idéal pour les applications micro-ondes et RF. Bien que plus coûteux et plus difficile à traiter que le FR4, le PTFE est inégalé lorsqu'il s'agit de maintenir l'intégrité du signal dans les conceptions haute fréquence.
Les stratifiés avancés, tels que les matériaux Rogers, sont spécialement conçus pour les applications PCB haute fréquence. Ces matériaux offrent une large gamme de constantes diélectriques (de 2,2 à 3,5) et de tangentes à faibles pertes (0,001 à 0,003). Ils offrent une meilleure intégrité du signal que le FR4, ce qui les rend adaptés aux télécommunications, à l'aérospatiale et à d'autres secteurs à haute performance. Les stratifiés avancés offrent également une meilleure stabilité thermique, ce qui est essentiel pour maintenir des performances constantes dans diverses conditions de fonctionnement.
Les substrats céramiques sont largement utilisés dans les applications haute fréquence et haute puissance en raison de leur excellente dissipation thermique et de leur faible perte diélectrique. Des matériaux comme l'alumine ou l'oxyde de béryllium sont couramment utilisés pour les applications RF, où la perte de signal doit être minimisée. Cependant, les matériaux céramiques sont généralement plus chers et plus difficiles à traiter que le FR4 ou le PTFE. Leurs propriétés mécaniques, notamment leur fragilité, peuvent également poser des problèmes dans certaines conceptions.

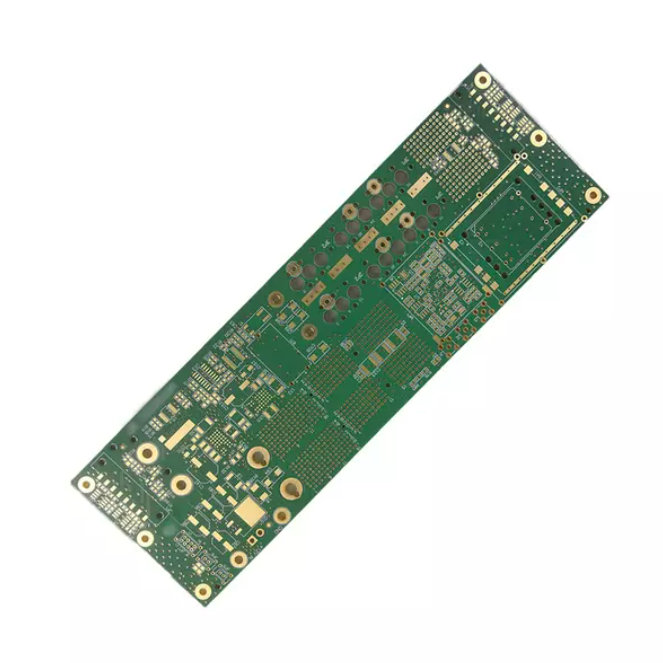

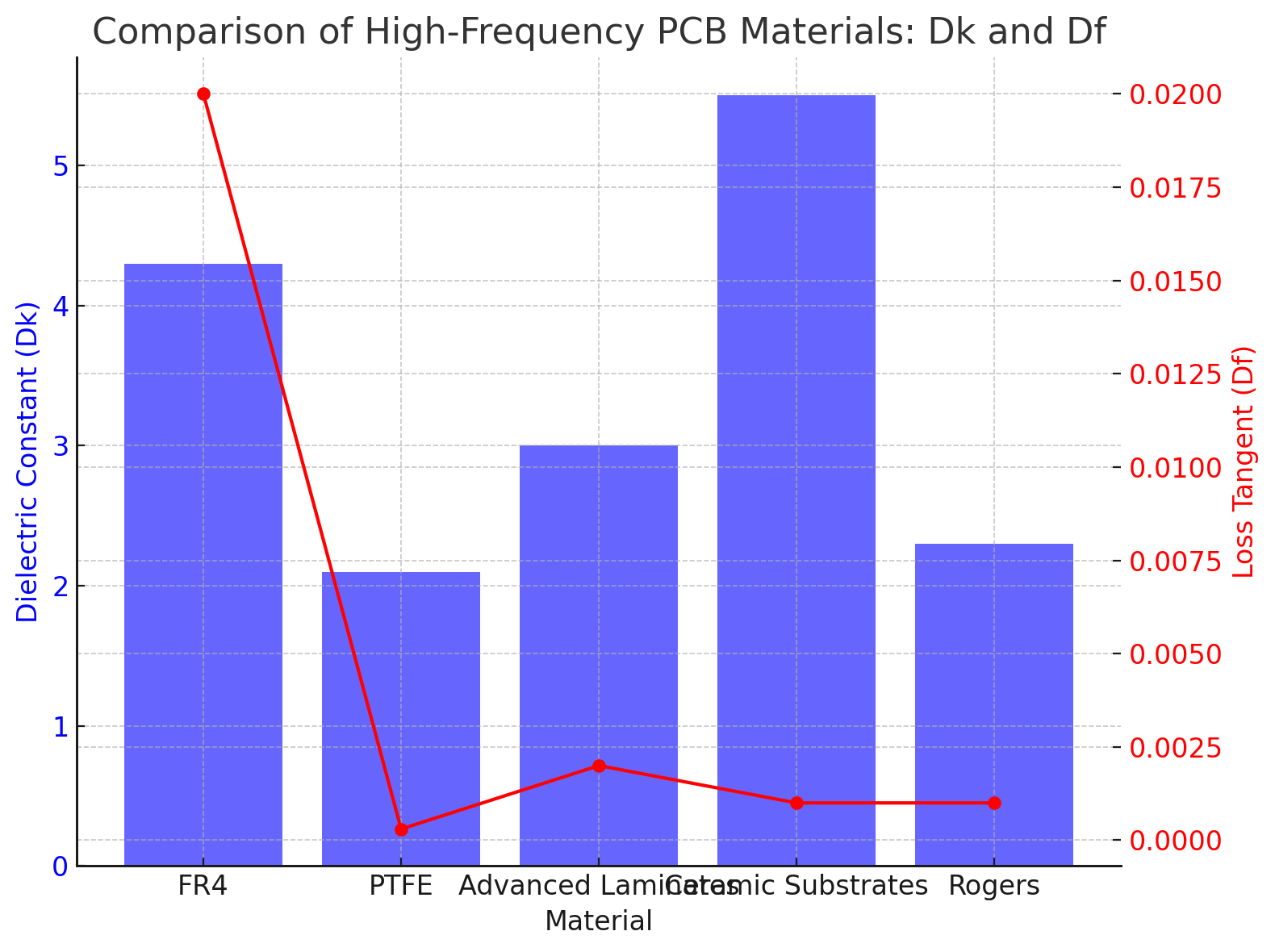

Matériel | Constante diélectrique (Dk) | Tangente de perte (Df) | Stabilité thermique | Applications courantes |
Rogers | 2,2 - 3,0 | 0,001 - 0,003 | Haut | RF, micro-ondes, 5G |
PTFE | 2.1 | 0.0003 | Haut | Micro-ondes, RF, Satellite |
Stratifiés avancés | 2,2 - 3,5 | 0,001 - 0,003 | Haut | Télécommunications, Aérospatiale |
FR4 | 4.3 - 4.7 | 0.02 | Modéré | Basse fréquence, électronique grand public |
Les matériaux Rogers, tels que les séries RO3000 et RO4000, sont conçus spécifiquement pour les applications haute fréquence. Ces matériaux offrent des constantes diélectriques et des tangentes de perte inférieures à celles du FR4, permettant une propagation plus efficace du signal et une atténuation réduite. Ils sont idéaux pour les applications au-dessus de 3 GHz, où FR4 ne parvient pas à maintenir l'intégrité du signal. Les matériaux Rogers offrent également un meilleur contrôle d'impédance, ce qui en fait le choix idéal pour les circuits de télécommunications, RF et micro-ondes.
Bien que le FR4 reste un choix rentable pour les applications basse fréquence, il devient problématique aux hautes fréquences. Les valeurs Dk et Df plus élevées de FR4 entraînent une propagation plus lente du signal et une perte de signal plus élevée, ce qui est inacceptable dans les circuits haute fréquence comme ceux utilisés dans la 5G ou les communications par satellite. À mesure que la fréquence augmente, ces inconvénients deviennent plus importants, nécessitant le passage à des matériaux plus spécialisés comme le Rogers ou le PTFE.
Lors du choix entre Rogers et FR4, le coût est souvent un facteur décisif. FR4 est beaucoup moins cher, ce qui en fait une option viable pour les projets soucieux de leur budget et nécessitant des fréquences plus faibles. Cependant, pour les conceptions fonctionnant à des fréquences élevées (au-dessus de 1 GHz), il est souvent nécessaire d'investir dans des matériaux Rogers ou du PTFE pour garantir l'intégrité et les performances du signal. Il est crucial d'équilibrer le coût avec les besoins de performances de votre conception, en particulier dans les applications critiques telles que l'infrastructure 5G ou les communications aérospatiales.
Le contrôle de l'impédance est une considération fondamentale dans la conception de PCB haute fréquence. Pour que les signaux haute fréquence voyagent sans distorsion, le matériau du PCB doit fournir une impédance constante sur toute la carte. Des matériaux comme Rogers ou le PTFE sont conçus pour offrir une impédance stable, essentielle pour empêcher les réflexions du signal et garantir que le signal reste cohérent sur l'ensemble de la carte.
L'intégrité du signal est directement affectée par les propriétés diélectriques du matériau, notamment Dk et Df. Les matériaux à faibles pertes sont essentiels pour garantir que les signaux conservent leur force et leur clarté, en particulier dans les longues lignes de transmission. Les conceptions de PCB haute fréquence doivent donner la priorité aux matériaux qui minimisent la perte de signal, les réflexions et autres formes d'interférences, ce qui peut avoir un impact important sur les performances.
Les PCB haute fréquence sont souvent exposés à des conditions environnementales difficiles, telles que les fluctuations de température, l'humidité et les contraintes mécaniques. Les matériaux à haute stabilité thermique et à faible absorption d'humidité, tels que les substrats en PTFE ou en céramique, sont mieux adaptés à ces conditions. De plus, les propriétés mécaniques du matériau, telles que la flexibilité et la résistance, doivent correspondre aux exigences physiques de l'application.
Propriété | Impact sur la conception des PCB |
Constante diélectrique (Dk) | Affecte la vitesse et l'impédance du signal ; un Dk inférieur améliore les performances |
Tangente de perte (Df) | Un Df inférieur minimise la perte de signal et la génération de chaleur |
Stabilité thermique | Assure les performances sous les fluctuations de température |
Contrôle d'impédance | Clé pour garantir un minimum de réflexions et de pertes de signal |
Fabriquer des PCB haute fréquence avec des matériaux comme le PTFE et des stratifiés avancés peut s'avérer plus difficile que de travailler avec du FR4 traditionnel. Ces matériaux nécessitent souvent une manipulation, des techniques de traitement et des équipements spécialisés. Le PTFE, par exemple, est difficile à coller et à graver, ce qui peut augmenter les coûts de production et les délais de livraison. Il est essentiel de collaborer avec des fabricants expérimentés capables de gérer efficacement ces matériaux.
La gestion thermique est cruciale dans la fabrication de PCB haute fréquence. Des matériaux comme le PTFE et le Rogers offrent une excellente stabilité thermique, mais un contrôle approprié de la température pendant la fabrication est nécessaire pour éviter les dommages thermiques. Un chauffage incohérent pendant des processus tels que le soudage ou le laminage peut provoquer une déformation ou une dégradation du signal. Il est donc essentiel de maintenir des conditions de température optimales.
L'épaisseur et la taille des panneaux des matériaux PCB affectent directement le processus de conception et de fabrication. Des matériaux plus épais peuvent offrir de meilleures performances thermiques et mécaniques, mais peuvent être plus difficiles à fabriquer. D’un autre côté, les matériaux plus fins sont plus faciles à travailler mais peuvent ne pas offrir les mêmes avantages en termes de performances. Pour les applications haute fréquence, il est important de choisir des matériaux offrant l’équilibre nécessaire en termes d’épaisseur et de performances.
Lors de la sélection de matériaux pour les PCB haute fréquence, il est essentiel d'adapter leurs propriétés (Dk, Df, stabilité thermique) aux exigences spécifiques de votre application. Par exemple, les circuits 5G nécessitent des matériaux avec un faible Dk et un faible Df pour garantir une transmission rapide et claire du signal. Pour les communications par satellite, les matériaux à haute stabilité thermique et à faible absorption d'humidité, comme le PTFE, sont idéaux.
Avant de vous lancer dans une production à grande échelle, il est essentiel de prototyper votre PCB haute fréquence et d'utiliser des outils de simulation pour vérifier les performances du matériau. Les outils de simulation peuvent aider à identifier les problèmes potentiels liés à l'intégrité du signal, à l'impédance et à la gestion thermique dès le début du processus de conception, économisant ainsi du temps et des ressources.
Il est essentiel de collaborer avec des fabricants de PCB spécialisés dans les conceptions haute fréquence. Ils peuvent fournir des informations précieuses sur la sélection des matériaux, les défis de fabrication et l’optimisation des performances. Travailler en étroite collaboration avec ces experts garantit que votre conception est réalisable et répond aux normes requises pour les applications haute fréquence.
À mesure que les applications haute fréquence continuent d’évoluer, il existe une demande croissante de matériaux présentant des tangentes de perte et des constantes diélectriques encore plus faibles. Les technologies émergentes, telles que les PCB flexibles et les nouveaux matériaux diélectriques, devraient jouer un rôle important dans l'avenir de la conception de PCB haute fréquence, offrant des performances améliorées et des coûts réduits.
Avec l’essor de la 5G et de l’Internet des objets (IoT), la demande de PCB haute fréquence devrait augmenter considérablement. Les fabricants devront développer des matériaux capables de répondre aux exigences de ces applications à haute vitesse et hautes performances, repoussant ainsi les limites des matériaux et des techniques de fabrication actuels des PCB.
La sélection du meilleur matériau pour les PCB haute fréquence implique de prendre en compte des propriétés clés telles que la constante diélectrique, la tangente de perte et la stabilité thermique. Des matériaux tels que Rogers, le PTFE et des stratifiés avancés garantissent une intégrité et des performances optimales du signal.
Pour les applications haute fréquence, le choix des bons matériaux et la collaboration avec des experts sont essentiels. Ruomei Electronic fournit des PCB de haute qualité conçus pour répondre aux besoins de l'électronique moderne et haute performance. Leurs solutions fiables peuvent vous aider à obtenir les meilleurs résultats pour vos conceptions.
R : Les meilleurs matériaux pour les PCB haute fréquence incluent Rogers, le PTFE et les stratifiés avancés. Ces matériaux ont une faible constante diélectrique et une faible tangente de perte, garantissant une perte de signal minimale et d'excellentes performances.
R : La constante diélectrique (Dk) affecte la vitesse du signal et l'impédance du PCB. Un Dk inférieur entraîne une propagation plus rapide du signal et une meilleure intégrité du signal, ce qui est crucial pour les applications haute fréquence.
R : La tangente de perte (Df) mesure la quantité d’énergie du signal perdue sous forme de chaleur. Un Df inférieur réduit l'atténuation du signal, garantissant ainsi une efficacité et une intégrité du signal plus élevées dans les PCB haute fréquence.
R : Le PTFE offre d'excellentes propriétés diélectriques avec de faibles Dk et Df, ce qui le rend idéal pour les applications micro-ondes et RF. Il garantit des performances stables et une perte de signal minimale aux hautes fréquences.
R : Bien que le FR4 soit rentable, il n'est pas idéal pour les PCB haute fréquence. Ses valeurs Dk et Df plus élevées peuvent entraîner une perte et une distorsion du signal, en particulier aux fréquences supérieures à 1 GHz.
R : La stabilité thermique est cruciale pour maintenir l'intégrité du signal dans les PCB haute fréquence. Les matériaux qui résistent aux variations de température garantissent un fonctionnement fiable dans des environnements dynamiques.
