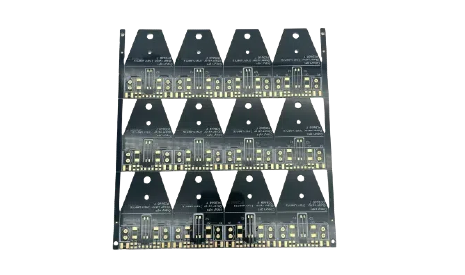

Dans le monde de l'électronique, les circuits imprimés (PCB) sont le fondement essentiel qui relie et prend en charge les différents composants d'un appareil électronique. Ils sont responsables de la réalisation de signaux électriques entre les parties d'un système, permettant à l'ensemble de l'appareil de fonctionner correctement. En ce qui concerne la conception de PCB, il existe plusieurs types à choisir, avec deux des PCB les plus courants et double face.
Choisir entre les PCB unilatéral et double face peut être une tâche difficile, surtout si vous n'êtes pas entièrement familier avec les caractéristiques de chacun. Cette décision peut avoir un impact sur le coût et la complexité de la fabrication à la taille, aux performances et à la durabilité du produit final. Dans cet article, nous décomposons les différences entre les PCB unilatéraux et double face, expliquer les avantages et les inconvénients de chacun et vous aider à décider quel type est le mieux adapté à votre projet.
Un PCB un seul côté, comme son nom l'indique, est une carte de circuit imprimé avec tous ses composants et traces électriques situées sur un seul côté de la carte. L'autre côté est généralement laissé vide et sert de matériau de base qui maintient les composants en place. Les PCB monophiles sont le type de PCB le plus élémentaire et sont souvent utilisés dans des dispositifs électroniques simples où le nombre de composants est relativement faible.
Substrat: Le matériau de base du PCB, souvent fabriqué en fibre de verre ou en matériau composite, fournit un support mécanique et une isolation.
Couche de cuivre: Une fine couche de cuivre est appliquée au substrat, qui est gravée pour former les traces électriques qui relient les composants.
Masque de soudure: une couche protectrice qui couvre les traces de cuivre, empêchant les courts-circuits, la corrosion et d'autres formes de dommages.
Couche à écran à soie: Étiquettes et marques imprimées sur la carte pour l'identification des composants et des instructions pour l'assemblage.
Les PCB monophiles sont généralement utilisés dans des applications à faible complexité telles que:
Électronique grand public: articles ménagers de base comme les horloges, les calculatrices et les télécommandes.
Jouets et gadgets: circuits électroniques simples dans les jouets et les gadgets non complexes.
Alimentation électrique: dispositifs à faible puissance où la simplicité et le coût sont prioritaires par rapport à la complexité.
Systèmes d'éclairage: planches LED simples ou systèmes de contrôle de la lumière de base.
Un PCB double face , comme son nom l'indique, est une carte de circuit imprimé avec des traces électriques et des composants placés sur les surfaces supérieure et inférieure de la carte. Ce type de PCB permet une plus grande densité des composants, ce qui le rend idéal pour des applications plus complexes et hautes performances. Les composants des deux côtés sont interconnectés à travers des VIA - des trous qui ont été percés à travers le PCB et plaqués avec du cuivre pour former des connexions électriques entre les deux couches.
Substrat: Similaire aux PCB monoplantificatifs, le substrat fournit un support mécanique et une isolation.
Couches de cuivre: Il y a des traces de cuivre des deux côtés du PCB, permettant plus de connexions et une densité de composants plus élevée.
Masque de soudure: une couche protectrice des deux côtés du PCB pour prévenir l'oxydation et assurer le bon fonctionnement des traces.
Couche à séquestre à soie: Marquages imprimés des deux côtés du PCB pour aider au placement et à l'identification des composants.
Vias: trous percés via le PCB pour créer des connexions électriques entre les couches supérieure et inférieure.
Les PCB double face sont couramment utilisés dans des applications qui nécessitent une complexité et des performances plus élevées, telles que:
Électronique grand public: des appareils comme les smartphones, les tablettes et les ordinateurs portables.
Électronique industrielle: commandes de machines, systèmes d'automatisation et robotique.
Dispositifs médicaux: équipement de diagnostic, dispositifs de santé portables et capteurs.
Télécommunications: dispositifs de réseautage comme les routeurs, les commutateurs et les antennes.
Électronique automobile: systèmes utilisés dans les véhicules, y compris les capteurs, l'infodivertissement et les caractéristiques de sécurité.
Comprendre les différences fondamentales entre les PCB unilatéral et double face est essentiel pour prendre une décision éclairée sur le type à utiliser pour votre projet. Voici les facteurs clés à considérer:
PCB unique: En raison des limites d'avoir des composants et des traces sur un seul côté de la carte, les PCB monomes sont les mieux adaptés aux conceptions plus simples avec moins de composants. Ils sont idéaux pour les applications de base où le circuit ne nécessite pas de routage complexe ou de nombreux composants.
PCB double face: Les PCB double face permettent des conceptions beaucoup plus complexes, car les composants peuvent être placés des deux côtés de la carte, augmentant considérablement la quantité de circuits pouvant être accueillis. Ceci est particulièrement important dans l'électronique moderne, où les appareils deviennent plus petits et plus compacts, mais doivent emballer un grand nombre de composants.
PCB monoplante: les PCB monoprophères ne sont pas aussi économes en espace que les PCB double face. Étant donné que tous les composants et traces doivent s'adapter d'un côté, il y a une place limitée pour des composants supplémentaires. Cela peut rendre les PCB monomes moins adaptés aux applications qui nécessitent des conceptions compactes et denses.
PCB double face: Les PCB double face sont beaucoup plus économes en espace car ils utilisent les deux côtés de la carte. Cet espace accru permet une densité de composants plus élevée, ce qui est crucial dans l'électronique moderne qui exige des facteurs de faible forme sans sacrifier les performances.
PCB monoplante: les PCB monoprophères sont généralement moins chers à fabriquer que les PCB double face. Cela est dû à la simplicité de la conception, à moins de matériaux et à des processus de fabrication moins complexes. Pour les projets sur un budget serré, les PCB monophières peuvent être l'option la plus rentable.
PCB double face: les PCB double face, tout en offrant plus de complexité et d'efficacité spatiale, sont plus chers à produire. La couche supplémentaire de cuivre, le besoin de vias et les processus de fabrication plus complexes contribuent tous à un coût plus élevé. Cependant, la fonctionnalité accrue qu'ils offrent peut justifier le coût supplémentaire, en particulier pour les applications haute performance.
PCB monoplanché: les PCB monoprophères sont souvent limités en termes de performances en raison de l'espace limité pour les composants et du fait que tous les composants sont situés d'un côté. Cela peut entraîner des longueurs de trace plus longues, ce qui peut entraîner une perte de signal ou une interférence dans les circuits à grande vitesse.
PCB double face: Les PCB double face offrent de meilleures performances, en particulier dans les applications à haute fréquence ou à grande vitesse. L'utilisation des deux côtés permet des longueurs de trace plus courtes, ce qui réduit la perte et l'interférence du signal. De plus, les PCB double face sont mieux équipés pour gérer les circuits complexes et les fonctionnalités avancées telles que le routage multicouche.
PCB monoplante: Bien que les PCB monophiles puissent être durables, leur conception relativement simple les rend plus sujets aux dommages physiques, en particulier lorsqu'ils sont soumis à une forte contrainte ou à une utilisation intensive.
PCB double face: Les PCB double face ont tendance à être plus durables et fiables en raison de leur construction plus robuste. L'utilisation de vias et de couches de cuivre multiples offre une meilleure résistance mécanique et garantit que le PCB peut résister à une plus grande contrainte.
PCB monoplante: Le processus d'assemblage pour les PCB unilatéraux est plus simple et plus rapide, car il n'y a qu'un seul côté avec lequel travailler. Cela peut entraîner des temps de production plus rapides et une réduction des coûts de main-d'œuvre.
PCB double face: Le processus d'assemblage pour les PCB double face est plus complexe car les composants doivent être placés des deux côtés de la carte. Cela peut augmenter le temps et le coût de l'assemblage, en particulier pour les conceptions de haute densité qui nécessitent un placement précis des composants.
Les PCB monophiles sont le choix idéal pour des projets plus simples où le coût, la facilité de fabrication et la complexité inférieure sont des facteurs clés. Ceux-ci peuvent inclure:
Électronique grand public: des appareils comme les jouets, les articles ménagers de base et les gadgets bon marché.
Dispositifs à faible coût: applications où l'objectif est de réduire les coûts et la fonctionnalité n'est pas exigeante, telles que les alimentations de base, les petits appareils électroménagers et les systèmes d'éclairage simples.
Prototypage: Pour les prototypes initiaux ou la production à faible volume, où la rentabilité et les délais d'exécution rapides sont essentiels.
Les PCB double face sont le choix préféré lorsque vous avez besoin de conceptions plus complexes, hautes performances et compactes. Ils conviennent à:
Électronique de consommation avancée: des appareils comme les smartphones, les tablettes, les appareils portables et les consoles de jeux qui nécessitent des circuits compacts et hautes performances.
Applications industrielles: des systèmes complexes des machines industrielles, de l'automatisation et de la robotique où une densité et une fiabilité élevées sont essentielles.
Dispositifs médicaux: des dispositifs comme l'équipement de diagnostic, les capteurs médicaux et les appareils portables qui nécessitent une conception haute performance, fiabilité et compact.
Télécommunications: équipement de réseautage et autres dispositifs de communication qui s'appuient sur la transmission de signaux à grande vitesse et les dispositions compactes.
En conclusion, les PCB à un facteur à face et double face présentent leurs avantages, et le choix entre eux dépend des besoins spécifiques de votre projet. Les PCB monopoportés sont idéaux pour des applications simples à faible coût avec moins de composants, tandis que les PCB double face sont mieux adaptés à des conceptions plus complexes qui nécessitent une densité de composants plus élevée, de meilleures performances et une plus grande efficacité spatiale.
Lorsque vous décidez entre les deux, considérez des facteurs tels que la complexité de la conception, les limitations de l'espace, les contraintes budgétaires et les exigences de performance. Dans certains cas, la simplicité et le faible coût des PCB monoplantificatifs peuvent être la meilleure option, tandis que dans d'autres, la fonctionnalité accrue et la fiabilité des PCB double face peuvent être essentielles pour répondre aux exigences de l'électronique moderne.
En comprenant les différences entre les PCB unilatéral et double face, vous pouvez prendre une décision éclairée qui contribuera à assurer le succès de votre projet et les performances de votre produit final.
