Dans le monde moderne de l'électronique, la demande de dispositifs plus compacts, efficaces et fiables est toujours croissant. À mesure que la technologie progresse, les appareils doivent s'intégrer dans des espaces plus petits tout en gérant de plus grandes complexités. Un facteur de clé de ces progrès est le PCB flexible (carte de circuit imprimé). En particulier, les PCB flexibles multicouches sont devenus essentiels pour les applications qui exigent des performances élevées et une efficacité spatiale, tout en ayant besoin de maintenir la flexibilité des conceptions complexes. Ces cartes de circuits imprimées sont largement utilisées dans des industries comme l'aérospatiale, l'électronique automobile et la technologie portable, offrant des solutions pour concevoir des défis que les PCB rigides ne peuvent tout simplement pas correspondre.
Cet article explore les avantages des PCB flexibles multicouches dans des conceptions complexes, soulignant leur importance dans les applications haute performance, les avantages qu'ils offrent et leur utilisation croissante dans les industries qui nécessitent à la fois la flexibilité et les interconnexions à haute densité.

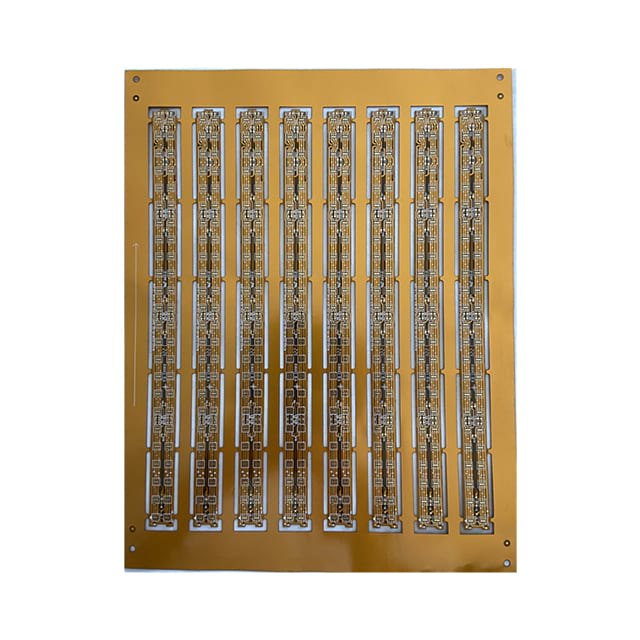

Un PCB flexible est un type de carte de circuit imprimé fabriqué à partir d'un matériau de substrat flexible, tel que le polyimide ou le polyester. Contrairement aux PCB rigides, les PCB flexibles peuvent se plier et se conformer à diverses formes, ce qui les rend idéales pour les applications avec un espace limité ou qui nécessitent une installation incurvée.
Un PCB flexible à plusieurs couches est essentiellement un PCB flexible avec plusieurs couches de traces conductrices et de couches isolantes. Ces multiples couches permettent des interconnexions plus complexes, permettant des densités de composants plus élevées et des performances améliorées par rapport aux conceptions à couche unique ou à double couche. Les PCB flexibles multicouches combinent les avantages de la flexibilité avec les capacités hautes performances de la technologie multicouche, ce qui les rend adaptés à une large gamme d'applications exigeantes.
L'un des principaux avantages des PCB flexibles multicouches est leur capacité à prendre en charge les interconnexions à haute densité. Avec plusieurs couches, les concepteurs peuvent intégrer plus de composants dans un espace plus petit. Cela est particulièrement bénéfique pour les conceptions complexes dans des industries comme l'aérospatiale et l'électronique automobile, où l'espace est souvent limité et les performances élevées sont cruciales.
En empilant des couches supplémentaires, les PCB flexibles multicouches peuvent accueillir plus de chemins de signal et de réseaux de distribution d'alimentation, ce qui permet de créer des dispositifs plus petits et plus compacts sans compromettre les performances. Dans les applications où les PCB rigides traditionnels seraient trop volumineux, les PCB flexibles multicouches permettent aux concepteurs d'emballer plus de fonctionnalités dans un facteur de forme compact.
Bien que les PCB rigides soient souvent utilisés dans les dispositifs électroniques traditionnels, ils sont limités par leur incapacité à se plier ou à se conformer aux surfaces non plates. Les PCB flexibles, en revanche, peuvent se plier, se tordre et s'intégrer dans des formes complexes, ce qui est essentiel pour les applications où l'espace est contraint ou où l'appareil doit fléchir dans le cadre de son fonctionnement.
Par exemple, les PCB flexibles multicouches sont couramment utilisés dans les appareils portables tels que les trackers de fitness, les moniteurs intelligents et les moniteurs médicaux, où le besoin de flexibilité est critique. La capacité de se conformer aux formes incurvées ou irrégulières permet à ces appareils d'être plus compacts, légers et ergonomiques, offrant un confort aux utilisateurs sans sacrifier les performances.
Les PCB flexibles multicouches offrent une réduction significative du poids et du volume par rapport aux PCB rigides multicouches traditionnels. Cette réduction du poids est particulièrement importante dans les applications aérospatiales et automobiles, où la réduction du poids global d'un appareil peut avoir un impact direct sur l'efficacité et les performances.
Par exemple, dans l'industrie automobile, les PCB flexibles multicouches sont utilisés dans divers systèmes tels que l'éclairage, les capteurs et les unités de contrôle, où chaque once de poids économisé contribue à l'amélioration de l'efficacité énergétique et des performances. Dans l'aérospatiale, la réduction du poids est encore plus critique, car elle affecte directement la consommation de carburant et les performances globales du système.
La flexibilité et plusieurs couches dans les PCB flexibles multicouches contribuent à une durabilité et à une fiabilité améliorées, en particulier dans des environnements difficiles. L'électronique automobile, par exemple, est exposée à des vibrations, aux fluctuations de la température et à l'humidité, qui peuvent tous provoquer une défaillance des PCB rigides traditionnels.
Les PCB flexibles sont plus résistants à la contrainte mécanique, aux vibrations et à l'expansion thermique que les PCB rigides, ce qui les rend idéales pour une utilisation dans des environnements difficiles. La conception multicouche augmente encore leur résilience, permettant de meilleures performances et des durées de vie plus longues, même dans des conditions extrêmes.
À mesure que la technologie progresse, le besoin d'appareils plus petits et plus puissants continue de croître. Les PCB flexibles multicouches sont essentiels pour atteindre la miniaturisation dans des conceptions complexes. En empilant plusieurs couches conductrices, les PCB flexibles multicouches peuvent remplir les mêmes fonctions que les conceptions plus grandes et plus volumineuses mais dans un package plus petit et plus compact.
Par exemple, dans la technologie portable, où l'espace est extrêmement limité, les PCB flexibles multicouches permettent aux fabricants de créer de petits appareils efficaces et puissants sans sacrifier les performances. Ces PCB peuvent être intégrés de manière transparente dans l'appareil, s'installant dans des espaces restreints sans ajouter en vrac ou en poids.
Bien que les PCB flexibles multicouches puissent initialement sembler plus chers que les conceptions à couche unique, ils peuvent réellement réduire les coûts à long terme. Leur capacité à consolider plusieurs fonctions en une seule unité réduit le besoin de plusieurs composants distincts, ce qui peut réduire les coûts de fabrication globaux.
De plus, les PCB flexibles multicouches rationalisent le processus d'assemblage. Comme ils peuvent combiner le signal et le routage de puissance sur plusieurs couches, les fabricants peuvent réduire la complexité de la conception et minimiser le nombre de connexions ou de fils nécessaires. Cela conduit à moins de points de défaillance potentiels et réduit les chances de défauts pendant le processus de fabrication.
Dans les dispositifs électroniques complexes, l'intégrité du signal est cruciale pour assurer des performances fiables. Les PCB flexibles multicouches peuvent être conçus avec une impédance contrôlée et des techniques de blindage avancées, garantissant que les signaux passent sans dégradation, même aux hautes fréquences. Ceci est particulièrement important dans des applications telles que l'électronique automobile, où la communication en temps réel et le transfert de données à grande vitesse sont nécessaires pour un fonctionnement système sûr et efficace.
La capacité de caler la puissance, la masse et les plans de signalisation dans un PCB flexible multicouche minimise le risque de bruit et de diaphonie entre les circuits, assurant des performances supérieures dans des environnements exigeants.
L'un des avantages les plus importants des PCB flexibles multicouches est leur capacité à être personnalisée pour des applications spécifiques. Les PCB flexibles peuvent être adaptés pour répondre aux besoins des conceptions uniques, qu'il s'agisse de matériaux spécialisés, de géométries spécifiques ou de configurations de calques personnalisées.
Par exemple, les PCB flexibles multicouches sont utilisés dans les appareils compatibles LORA, qui nécessitent des fréquences spécifiques pour la communication, telles que 868 MHz ou 915 MHz. Les PCB flexibles multicouches personnalisables font partie intégrante de la satisfaction de ces exigences en fréquence, ainsi que pour garantir la durabilité, la fiabilité et les performances des systèmes de communication sans fil.
Les PCB flexibles monocouches sont constitués d'une couche de matériau conducteur, tandis que les PCB flexibles à double couche comprennent deux couches conductrices avec une couche isolante entre les deux. Les PCB flexibles multicouches ont trois couches conductrices ou plus, offrant une densité de composants plus élevée et une intégrité de signal améliorée pour des conceptions plus complexes.
Les PCB flexibles multicouches offrent plusieurs avantages par rapport aux PCB rigides, y compris la flexibilité, le poids plus léger et de meilleures performances dans les espaces confinés. Ils sont particulièrement bénéfiques pour les applications telles que l'électronique portable et les systèmes automobiles, où la flexibilité et l'efficacité spatiale sont essentielles.
Bien que les PCB flexibles multicouches puissent coûter plus cher en raison de leur processus de conception et de fabrication complexe, ils peuvent être plus rentables à long terme. Ils consolident plusieurs fonctions en une seule unité, réduisant le besoin de composants distincts, ce qui peut réduire les coûts de production globaux.
Oui, les PCB flexibles multicouches sont largement utilisés dans les applications automobiles, comme dans les capteurs, les systèmes d'éclairage et les unités de contrôle. Leur flexibilité et leur durabilité les rendent bien adaptées à une utilisation dans des environnements qui subissent des vibrations, des changements de température et d'autres conditions difficiles.
Les PCB flexibles multicouches sont utilisés dans une variété d'industries, notamment l'aérospatiale, l'automobile, la technologie portable, les dispositifs médicaux et l'électronique grand public. Leur capacité à gérer des conceptions complexes dans de petits espaces les rend idéales pour ces secteurs.
Les PCB flexibles multicouches sont essentiels pour la prochaine génération de conceptions électroniques complexes. Avec leur capacité à fournir des interconnexions à haute densité, une flexibilité améliorée, un poids réduit et des performances supérieures, les PCB flexibles multicouches révolutionnent des industries telles que l'automobile, l'aérospatiale et la technologie portable. En offrant des options de personnalisation et en soutenant la miniaturisation, ces PCB flexibles permettent le développement d'appareils plus petits, plus efficaces et plus puissants, répondant aux exigences de la technologie moderne.
Alors que les industries continuent de repousser les limites de l'innovation, les PCB flexibles multicouches resteront à l'avant-garde des solutions de conception, ce qui stimule les progrès dans les performances, l'efficacité et l'utilisation de l'espace.
