Un article pour vous amener à comprendre le trou du tampon PCB

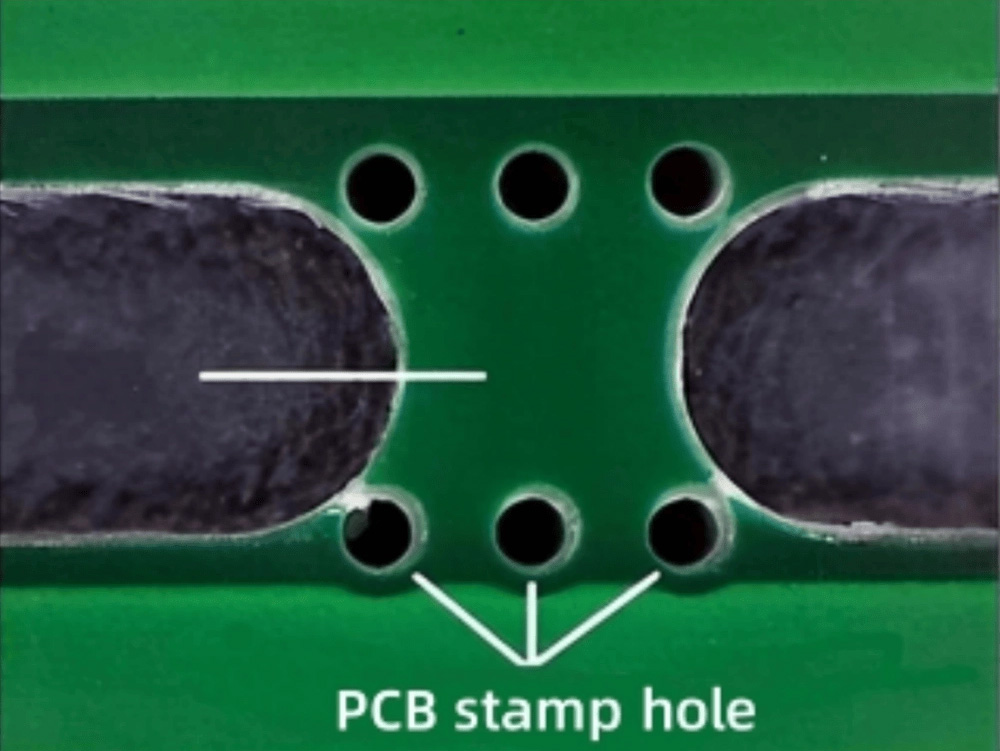

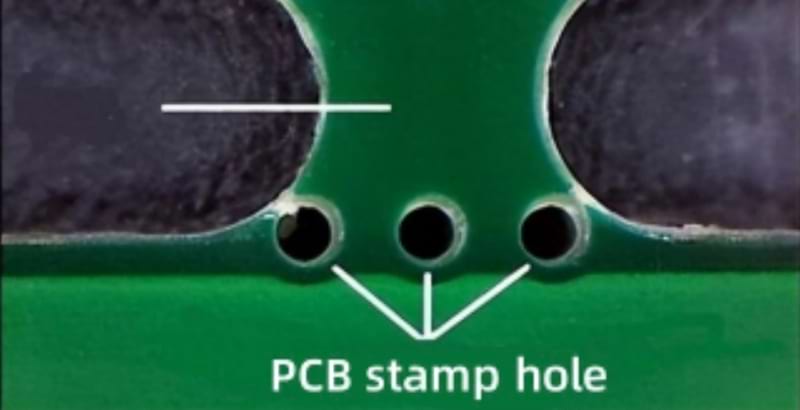

Qu'est-ce qu'un trou de tampon PCB ?

Les trous de tampon sont des trous dans le panneau de la carte mère qui sont utilisés pour connecter les petits PCB qui composent la matrice entre eux, vous permettant de retirer facilement des composants du PCB.

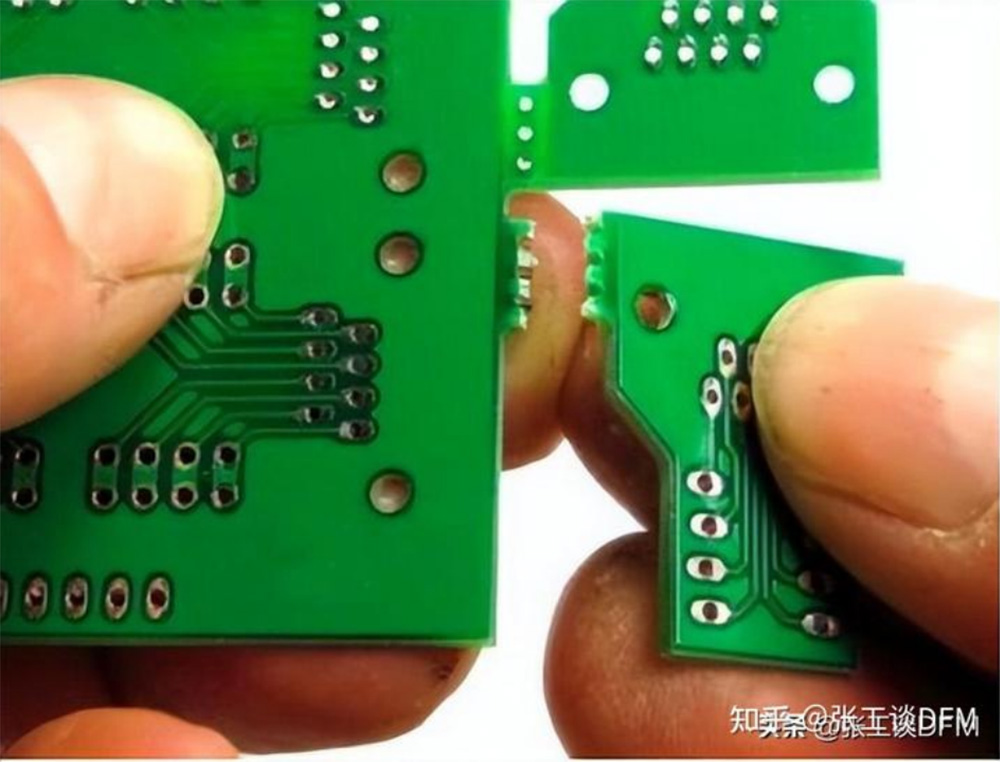

Les trous du tampon sont perforés et se cassent lorsque vous appuyez vers le bas, vous permettant de retirer des composants sans endommager le PCB lui-même.

Le rôle du trou de tampon PCB

1. Vous pouvez connecter les petites cartes PCB dans un ensemble

Lorsque vous avez un tas de PCB qui doivent être connectés et qui sont trop petits pour utiliser un connecteur, vous pouvez utiliser des trous de tampon pour les connecter ensemble.Les perforations permettront au courant de circuler à travers le PCB et de se connecter aux autres PCB à proximité.

2. Peut transférer de l'énergie et des données entre deux PCB/appareils différents

Si vous avez besoin d'un appareil capable de communiquer avec un autre appareil, vous pouvez utiliser des trous de tampon.

Différences entre les trous de marquage des PCB et les rainures en V

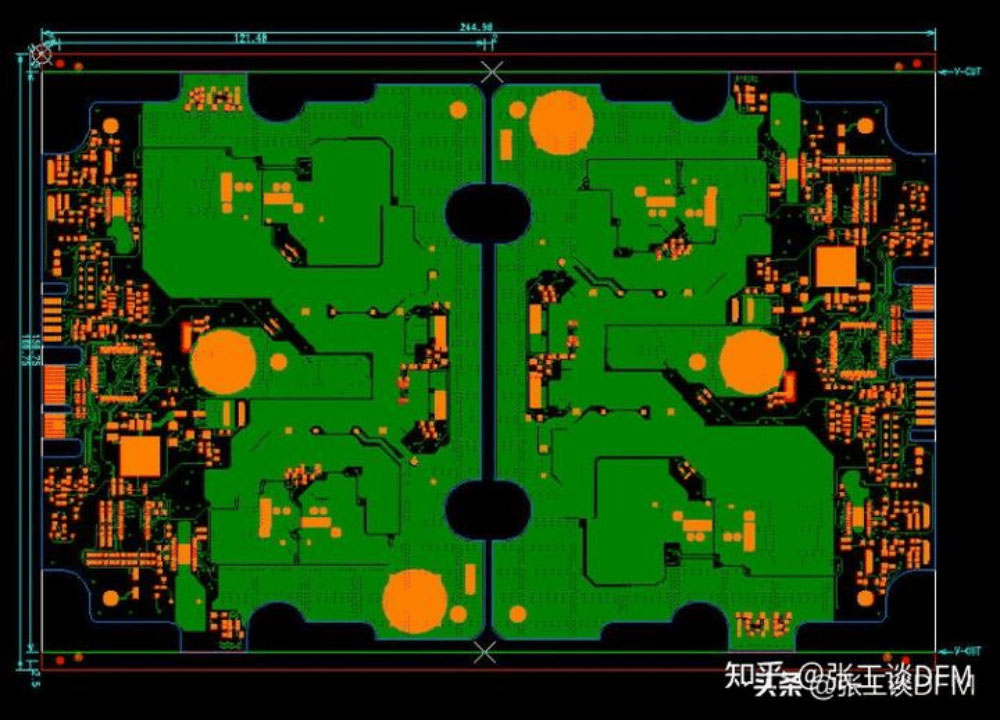

1. COUPE EN V

La rainure en V est le moyen le plus courant d'assemblage de PCB, V-CUT signifie que plusieurs cartes ou la même carte peuvent être combinées et assemblées, puis après le traitement du PCB avec une machine V-CUT entre les cartes pour couper une forme en V. rainure, qui peut être pliée en cours d'utilisation ou avant l'encapsulation.

Lorsqu'une rainure en V double face est utilisée, la profondeur de la rainure en V doit être contrôlée à environ 1/3 (la somme des rainures des deux côtés), et la taille de la rainure est précise et la profondeur est uniforme.

Avantages des rainures en V :

· Moindre coût

· Plus facile à fabriquer

· La qualité sera meilleure et moins sujette à la déformation

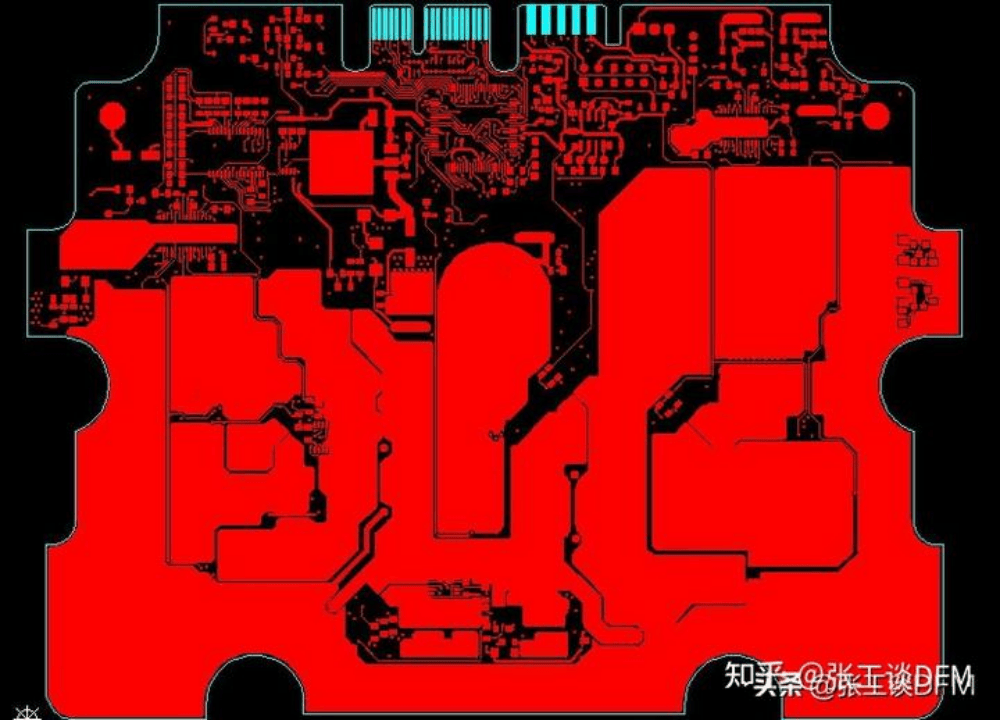

2. Trou de tampon PCB

Dans de nombreuses conceptions, des trous de marquage pour PCB sont utilisés à la place des rainures en V.

Avantages des trous de tampon :

· meilleure résistance, peut être directement brisé, contrairement aux tarauds qui doivent être coupés par un équipement de fraiseuse

· Plus le trou est grand, plus l'adhésif adhère à la surface, ce qui facilite l'installation et empêche le PCB de bouger.
