Les circuits imprimés (PCB) sont au cœur des appareils électroniques modernes et se trouvent presque partout, des smartphones aux machines industrielles. Malgré leur ubiquité, tous les PCB ne sont pas les mêmes. Il existe de nombreux types de PCB, chacun conçu pour répondre aux besoins d'application spécifiques. Cet article explorera les différents types de cartes PCB et leurs caractéristiques et applications.

# 02

PCB à singloe

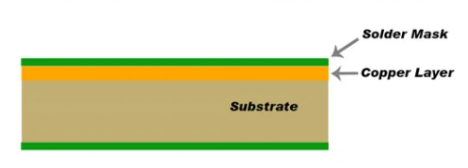

Le PCB unique est le type de PCB le plus basique et le plus simple. Comme son nom l'indique, ils ont une couche de cuivre conductrice d'un seul côté. Ce type de PCB est couramment utilisé pour les appareils électroniques simples.

# 03

PCB double face

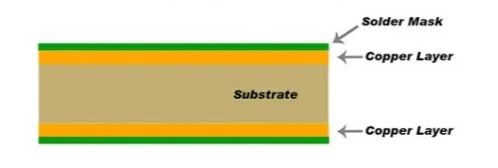

Le PCB double face a une couche de cuivre conductrice des deux côtés de la carte. Cela permet de monter les composants des deux côtés et des connexions entre les deux côtés à travers des trous (trous forés à travers la plaque). Les PCB bilatéraux sont plus complexes que les PCB unilatéraux et peuvent prendre en charge des dispositifs électroniques plus avancés.

# 04

PCB multicouche

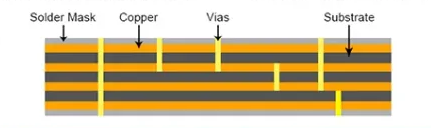

Le PCB multicouche se compose de trois couches de cuivre conductrices ou plus qui sont liées ensemble par une couche isolante. Ces PCB sont utilisés dans des dispositifs électroniques complexes qui nécessitent un niveau élevé de performances et de miniaturisation. Les PCB multicouches peuvent avoir 4 couches, 6 couches, 8 couches ou même plus de couches.

# 05

PCB rigide

Les PCB rigides sont en matériau de substrat solide et ne peuvent pas être pliés ou tordus. Ils sont le type de PCB le plus largement utilisé pour une variété d'applications, des appareils simples aux systèmes complexes. Les PCB rigides peuvent être unilatéraux, double face ou multicouches.

# 06

PCB flexible

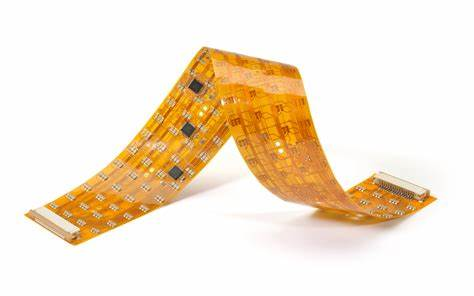

Les PCB flexibles , également appelés circuits imprimés flexibles (FPC), sont faits de matériaux plastiques flexibles tels que des polyimides. Ce type de PCB peut être plié, plié ou tordu, ce qui le rend adapté aux applications avec un espace limité ou des formes irrégulières. Les PCB flexibles peuvent être unilatéraux, double face ou multicouches.

# 07

PCB flex rigide

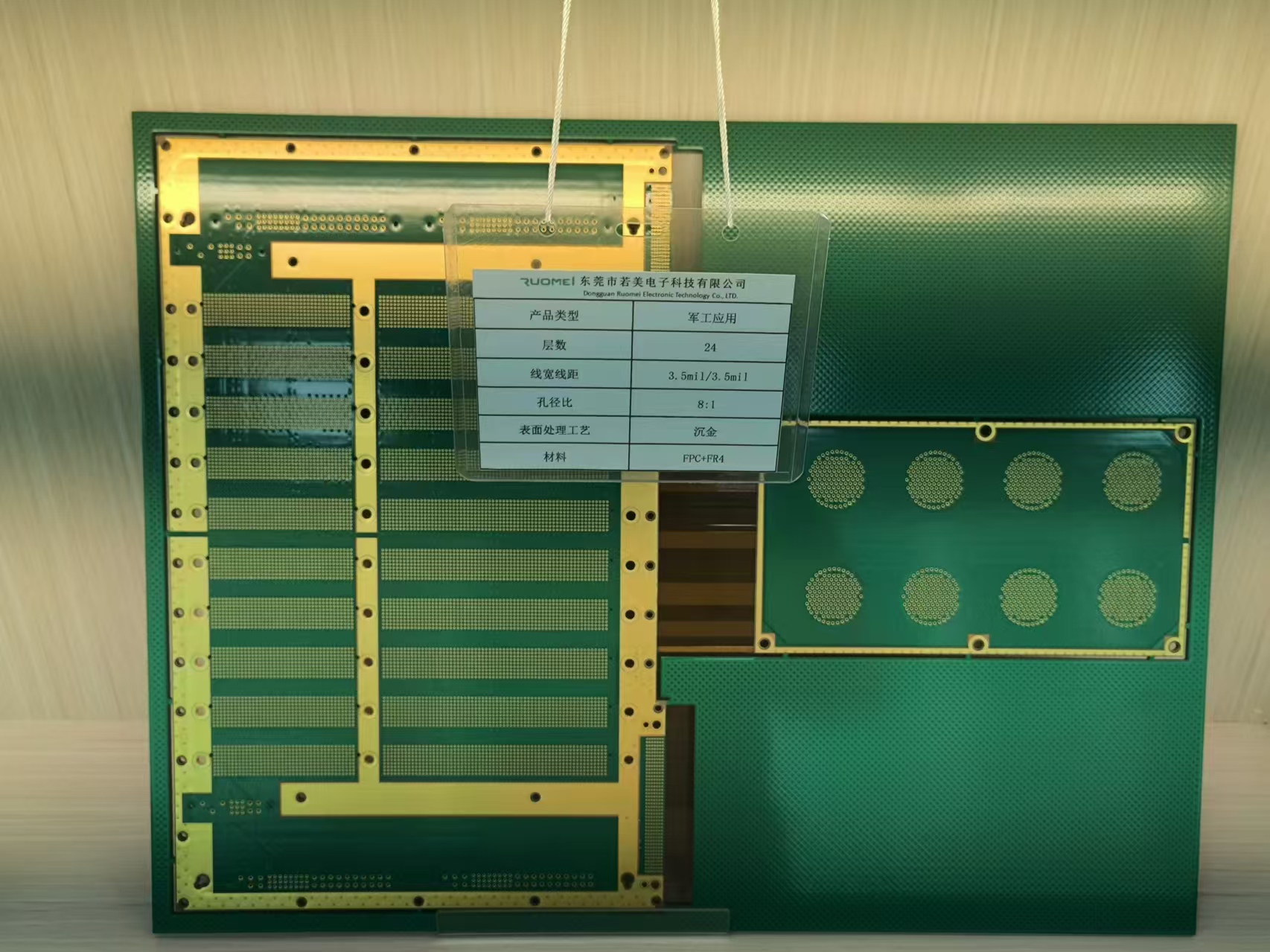

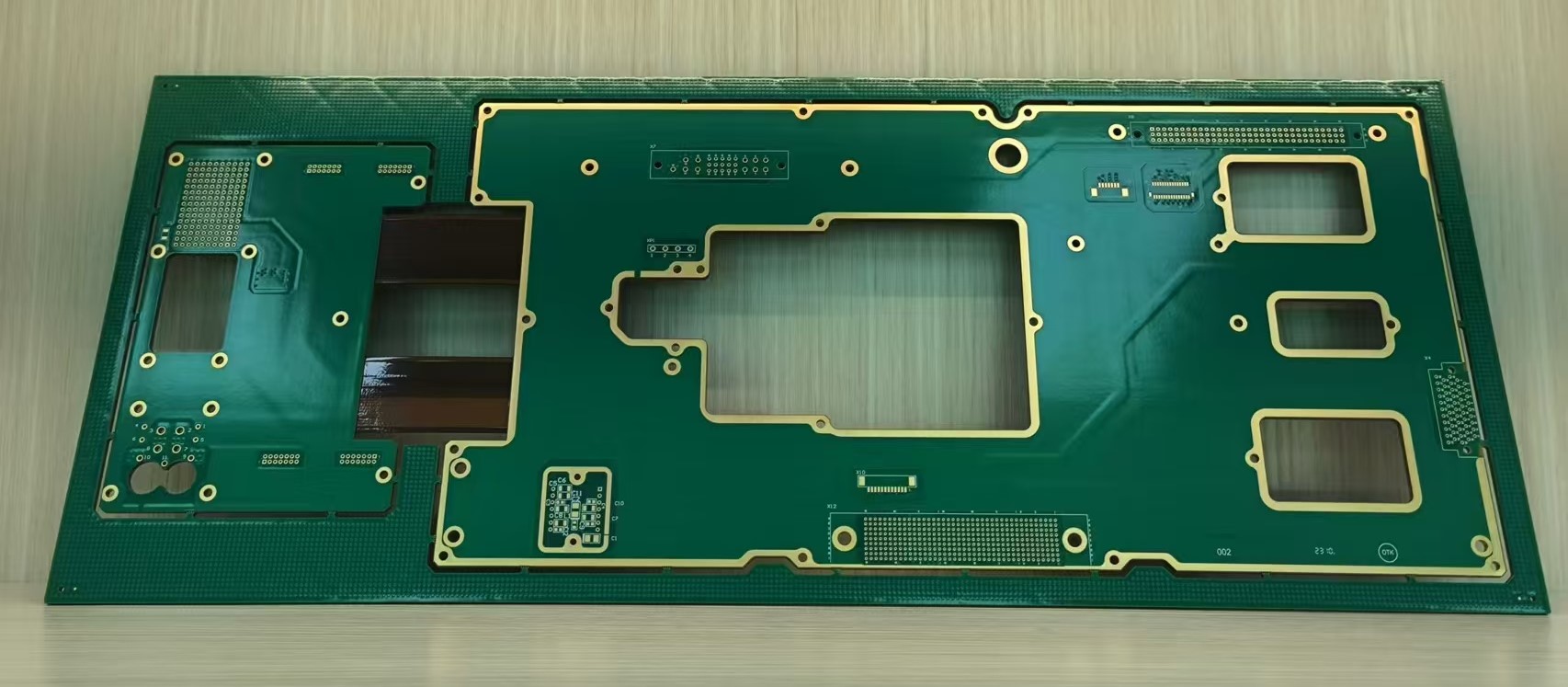

PCB rigide et flexible combine les caractéristiques du PCB rigide et du PCB flexible. Ils sont constitués de pièces rigides et flexibles qui permettent à la planche de se plier dans certaines régions tout en maintenant l'intégrité structurelle dans d'autres. Ce type de PCB est utilisé dans des systèmes électroniques complexes qui nécessitent une flexibilité et une durabilité.

# 08

PCB haute fréquence

Les PCB à haute fréquence sont conçus pour fonctionner à haute fréquence, généralement dans la plage de 500 MHz à 2 GHz. Ces PCB sont utilisés dans des applications qui nécessitent une transmission rapide du signal, telles que la radiofréquence (RF) et les équipements micro-ondes. Les PCB à haute fréquence nécessitent des matériaux spéciaux et des considérations de conception pour minimiser la perte de signal et les interférences.

# 09

PCB à base d'aluminium

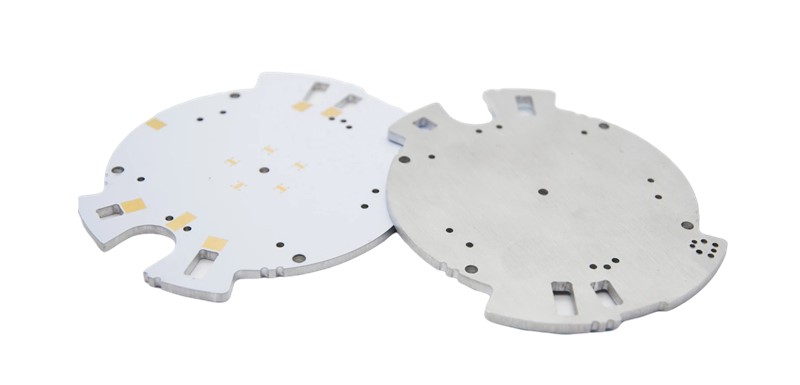

Les PCB à base d'aluminium utilisent l'aluminium comme matériau de substrat au lieu du FR4 traditionnel. Ce type de PCB a d'excellentes performances de dissipation de chaleur et est idéale pour les appareils qui nécessitent une dissipation de chaleur efficace. Les PCB à base d'aluminium sont couramment utilisés dans les applications à haute puissance.
