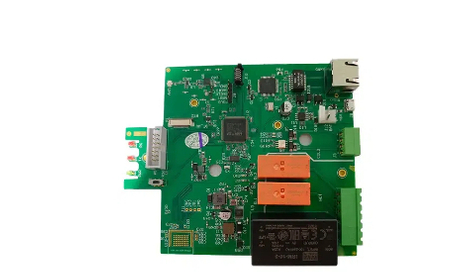

Pourquoi les fichiers Gerber sont-ils importants dans la fabrication de cartes de circuits imprimés ?

Lorsque vous créez et commandez vos circuits imprimés, vous voulez naturellement vous assurer qu'il n'y a pas de problème dans le processus.Vous voulez vous assurer que les conceptions sont parfaites lorsqu'elles sont soumises afin de pouvoir obtenir vos PCB le plus rapidement possible.

Cependant, si vous n'utilisez pas un visualiseur de fichiers Gerber de qualité, vous risquez de rencontrer des problèmes.Même après avoir passé beaucoup de temps à vous assurer que la carte a été parfaitement conçue, il est toujours possible que des erreurs existent dans les fichiers Gerber.C'est très frustrant que cela se produise.

Heureusement, vous pouvez prendre certaines mesures pour détecter et résoudre ces problèmes avant qu’ils ne prennent le contrôle.En plus d'avoir une conception de qualité dès le départ, il est très important d'utiliser un visualiseur de fichiers Gerber pour localiser les problèmes.Même si vous créez un circuit imprimé relativement simple, vous constaterez que disposer d'une visionneuse de fichiers peut aider à réduire les erreurs.Même les meilleurs concepteurs et ingénieurs peuvent commettre des erreurs.La visualisation des fichiers Gerber peut aider à garantir que ces erreurs ne persistent pas et ne provoquent pas d'autres problèmes.

Les fichiers Gerber sont les formats de fichiers de conception les plus couramment acceptés pour fabriquer et assembler des cartes de circuits imprimés.Ils garantissent un processus de fabrication efficace en standardisant le transfert des données de conception des ingénieurs vers les fabricants de PCB.Une fois que vous avez terminé la conception du circuit et passé la commande, votre fabricant sous contrat vous demandera les fichiers de conception pour construire avec précision vos PCB.S'il y a des erreurs dans vos données partagées, des cartes défectueuses, des coûts supplémentaires et des retards sont inévitables.Pour éviter de telles conséquences, les fichiers Gerber jouent un rôle crucial dans la fabrication des PCB.

Qu'est-ce qu'un fichier Gerber ?

Fichiers Gerber sont un ensemble de fichiers au format vectoriel ASCII utilisés pour définir les spécifications de conception des PCB.Ils sont générés à l'aide d'outils d'automatisation de la conception électronique (EDA) ou de conception assistée par ordinateur (CAO) pour fournir des informations sur les paramètres de configuration de la carte, les descriptions des ouvertures, les emplacements des coordonnées XY et les commandes de dessin.Les détails de configuration sont la taille et la forme du PCB à fabriquer.Les informations sur chaque couche de carte sont capturées dans des fichiers séparés définissant les composants du circuit imprimé tels que les traces de cuivre, les plots, les vias, le masque de soudure, la sérigraphie, les logos, etc. La position de chaque forme géométrique sous forme de coordonnées XY est mentionnée dans les fichiers Gerber et les commandes sont utilisées. dessiner ces formes sur des tableaux physiques.

Les éléments essentiels d'un fichier Gerber sont les dimensions de la carte, le contour, l'assemblage supérieur, la sérigraphie supérieure, le masque supérieur, la pâte supérieure, le cuivre supérieur, le signal intérieur, le plan intérieur, le cuivre inférieur, la pâte inférieure, le masque inférieur, la sérigraphie inférieure, l'assemblage inférieur, et fabuleux (donnant des détails sur l'empilement, les détails des perçages, les découpes, etc.).Les extensions de fichiers Gerber générées par les outils de fabrication assistée par ordinateur (FAO) peuvent être sélectionnées par l'utilisateur.Généralement, des noms de projet avec des extensions telles que '.TOP' pour la couche supérieure, '.BOT' pour la couche inférieure et '.drl' pour les données de forage sont utilisés.

Importance des fichiers Gerber dans la fabrication de PCB :

Un concepteur de PCB doit créer les fichiers Gerber à l'aide d'un outil EDA compatible avec le système du fabricant de PCB.Toute inadéquation dans le format ou la version de l'outil peut entraîner un retard dans le processus de fabrication.L'objectif principal des fichiers Gerber est de livrer une commande de PCB fiable dans les délais prévus.L'utilisation des fichiers Gerber dans la fabrication de PCB présente de nombreux avantages :

1. Les fichiers Gerber offrent des détails de conception complexes qui peuvent aider les fabricants de PCB à créer des circuits imprimés de haute qualité.Les fabricants sous contrat peuvent s'appuyer sur ces fichiers pour déterminer les dimensions précises, les emplacements des tampons, les largeurs de trace et les légendes sérigraphiées à imprimer sur le tableau.Les données précises fournies par les fichiers Gerber peuvent minimiser les erreurs potentielles de fabrication.

2. Ils sont compatibles avec une large gamme d'outils de FAO utilisés par les fabricants de PCB.Les fichiers Gerber sont facilement exportés depuis la plupart des outils EDA et garantissent une transition en douceur de la conception à l'étape de production dans le cycle de développement des PCB.De plus, la flexibilité du format de données permet aux sous-traitants de mettre en œuvre différentes méthodes de fabrication et d'assemblage, prenant en charge les technologies avancées.

3. Le format standard des fichiers Gerber joue un rôle clé dans l'établissement d'un processus de fabrication de PCB transparent.Ces fichiers sont lisibles et facilement utilisés par différentes parties prenantes telles que les ingénieurs de conception, les experts en agencement et les techniciens de chaîne de montage.Ainsi, l'ambiguïté est réduite et les retouches sont minimes dans le processus global de fabrication des PCB.

4. Habituellement, les fabricants sous contrat utilisent des fichiers Gerber pour exécuter Conception pour la fabricabilité (DFM) des contrôles qui leur permettent d’évaluer le rendement de la production.En outre, les mêmes fichiers sont utilisés pour créer des montages destinés à l'inspection et aux tests des cartes.Ainsi, les fichiers Gerber aident au contrôle qualité de la production de PCB.

5. Avec l'évolution des processus de fabrication des PCB, les fichiers de sortie de conception ont également été mis à niveau.Il existe différents fichiers de sortie disponibles pour la fabrication de PCB, mais les fichiers Gerber restent jusqu'à présent le format de fichier le plus compatible et le plus polyvalent.

6. Versions de fichiers Gerber et autres formats de sortie :

7. Habituellement, les spécifications et la complexité de la carte déterminent le type et le nombre de fichiers Gerber générés.Différents formats de fichiers Gerber varient dans leur structure de données mais sont utilisés pour créer des pochoirs pour Fabrication de circuits imprimés.

8. RS274-D est le format de fichier Gerber standard et est désigné au format de commande numérique.Il se composait de coordonnées XY et de codes de dessin.Ce format est représenté par une extension '.gbr' et a gagné en popularité au début.Mais cette variante nécessite l'attribution manuelle des codes d'ouverture pour générer des fichiers Gerber précis.Ainsi, le format Gerber étendu a été créé.

9. RS274-X est la version révisée avec une extension '.gbx'.Il est au format ASCII et comprend les quatre composants des informations Gerber (paramètres de configuration, dessins d'ouverture, coordonnées XY et commandes de dessin) dans un seul fichier.Dans ce format, les positions d'ouverture sont automatiquement mises à jour.

10. Gerber X2 est la dernière version des fichiers Gerber avec des données supplémentaires telles que les détails de la pile de couches, les attributs via et pad, les traces contrôlées par impédance, etc. Les extensions de fichiers prises en charge sont '.top', '.bot' et plus.Ce format est rétrocompatible avec la version RS274-X, mais inclut un grand nombre de données de fabrication.Gerber X2 élimine en grande partie les problèmes tels que les erreurs de fichiers et l'ambiguïté des données.

11. Open Database (ODB) ++ est un autre format de fichier d'échange de données qui inclut toutes les informations nécessaires pour définir une couche PCB dans un seul fichier.Il permet au concepteur de capturer toutes les données requises pour les contrôles DFM.Par exemple, cela inclut l'empilement des cartes, Nomenclature, dimensions et détails de perçage dans un seul fichier.Il est pris en charge par les principaux outils CAM et DFM.

12. IPC-2581 est la dernière norme en matière d'organisation et d'échange de données sur les PCB entre les systèmes CAO et CAM pendant le processus de fabrication et d'assemblage.Il s'agit d'un standard ouvert pour le transfert de données sans intervention manuelle.Un fichier XML est utilisé pour fournir toutes les données de fabrication requises par les systèmes CAM.Cette norme permet l'extraction de données de conception sans aucune interprétation dans les systèmes CAM.

13. Les fichiers Gerber sont les formats de transfert de données universels utilisés dans l'industrie de fabrication de PCB.Ils permettent une production de masse à haut rendement de vos produits PCB.La dernière version, Gerber X2, est populaire parmi les fabricants de PCB pour fournir des PCB hautes performances et fiables.Ces fichiers Gerber réduisent les erreurs de fabrication, augmentent les profits et accélèrent les délais de mise sur le marché du produit.
