Dans le domaine de la fabrication électronique, deux techniques d'assemblage importantes ont révolutionné la façon dont les appareils électroniques sont produits : la technologie de montage en surface (SMT) et le boîtier double en ligne (DIP). Ces technologies ont non seulement transformé le processus de fabrication, mais ont également eu un impact significatif sur la miniaturisation, les performances et la fiabilité des produits électroniques.

Technologie de montage en surface (SMT)

SMT est une méthode de montage de composants électroniques sur la surface d'une carte de circuit imprimé (PCB) sans les insérer dans des trous. Il est largement reconnu pour sa capacité à augmenter la densité des composants sur un PCB, ce qui est crucial pour les appareils électroniques modernes qui exigent compacité et hautes performances. Le SMT a révolutionné l'industrie électronique en permettant la production de composants électroniques plus petits, plus légers et plus complexes. appareils. Il est particulièrement adapté à l’assemblage haute densité et à la production de masse.

1. Principales caractéristiques du SMT

• Haute densité: Permet de placer un plus grand nombre de composants dans une zone plus petite.

• Automation: Le processus est hautement automatisé, ce qui réduit les coûts de main-d'œuvre et améliore l'efficacité de la production.

• Vitesse: Les processus SMT sont nettement plus rapides, ce qui est essentiel pour la production de masse.

• Fiabilité: Les composants montés en surface offrent de meilleures performances thermiques et un risque réduit de dommages lors de l'assemblage.

2. Processus opérationnel SMT : un guide étape par étape

La technologie de montage en surface (SMT) est une méthode leader utilisée dans l'industrie électronique pour monter des composants électroniques sur la surface des cartes de circuits imprimés (PCB). Le processus SMT implique plusieurs étapes clés, notamment l'impression de la pâte à souder, le placement des composants, le brasage par refusion et l'inspection optique automatique (AOI). Voici un aperçu détaillé de chaque étape du processus opérationnel SMT.

1. Impression de pâte à souder

Le processus SMT commence par l'impression de la pâte à souder, une étape critique qui pose les bases de la fixation des composants.

• But: Appliquez une quantité précise de pâte à souder sur les plages désignées du PCB.

• Équipement: Des imprimantes à pochoirs ou des sérigraphes sont utilisées pour assurer un dépôt précis.

• Processus: L'imprimante utilise un pochoir dont les ouvertures correspondent aux tampons des composants. La pâte est étalée à la raclette sur le pochoir, remplissant les ouvertures pour créer les motifs requis sur le PCB.

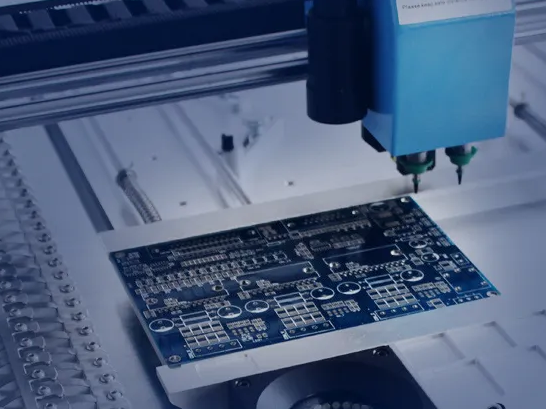

2. Placement des composants

Après l'application de la pâte à souder, l'étape suivante est le placement des composants, où les composants individuels sont placés avec précision sur le PCB.

• But: Positionnez les composants à montage en surface (SMC) sur la pâte à souder imprimée.

• Équipement: Les machines de prélèvement et de placement sont des dispositifs automatisés qui placent les composants avec précision.

• Processus: La machine utilise une buse à vide pour récupérer les composants de leurs chargeurs et les placer sur le PCB, en les alignant avec les pastilles de pâte à souder.

3. Soudure par refusion

Une fois les composants placés, le PCB subit un soudage par refusion, où la pâte à souder est fondue pour maintenir les composants en place.

• But: Pour faire fondre la pâte à souder, créant un joint solide entre le composant et le PCB.

• Équipement: Des fours de refusion avec plusieurs zones de chauffage sont utilisés pour ce processus thermique.

• Processus: Le PCB entre dans le four de refusion, qui a un profil de température contrôlé. La chaleur active la pâte à souder, la faisant fondre et couler, créant une liaison solide une fois refroidie et solidifiée.

4. Inspection optique automatique (AOI)

Une fois la soudure terminée, le PCB est inspecté à l'aide d'une inspection optique automatique pour garantir la qualité et la précision.

• But: Pour vérifier que les composants sont correctement placés, orientés et soudés.

• Équipement: Les machines AOI utilisent des caméras haute résolution et des logiciels avancés pour l'inspection.

• Processus: L'AOI scanne le PCB, comparant le joint de soudure réel et le placement des composants aux paramètres attendus. Il identifie les défauts tels que les composants manquants, une orientation incorrecte ou des ponts de soudure.

3. Précautions SMT :

Dans le processus SMT (Surface Mount Technology), plusieurs considérations clés doivent être prises en compte pour garantir des performances et une qualité optimales des assemblages électroniques. Voici quelques points importants à garder à l’esprit :

1. Cuisson de composants et de PCB: Cette étape est cruciale pour éliminer l'humidité qui a pu être absorbée par le PCB et les composants lors du stockage. La cuisson aide à prévenir les chocs thermiques et les dommages potentiels pendant le processus de refusion.

2. Protection contre l'électricité statique: Les composants SMT sont sensibles aux décharges électrostatiques (ESD), qui peuvent provoquer des dommages ou une panne. Il est essentiel de mettre en œuvre des mesures de protection ESD appropriées, telles que l'utilisation de tapis antistatiques, de dragonnes et la garantie d'un environnement contrôlé.

3. Paramètres d'impression de la pâte à souder: Le contrôle des paramètres d'impression est vital pour un dépôt cohérent de la pâte à souder. Des facteurs tels que la conception du pochoir, la pression de la raclette et la vitesse peuvent affecter considérablement la qualité de l'impression de la pâte à souder.

4. Profil de température du four de refusion: Le profil de température dans le four de refusion est essentiel pour obtenir de bons joints de soudure. Il comprend généralement des zones de préchauffage, de trempage, de refusion et de refroidissement. Chaque zone doit être soigneusement contrôlée pour éviter des défauts tels qu'une soudure insuffisante, un tombstoning ou un pontage de soudure.

5. Inspection et tests: Après le processus de refusion, il est important d'effectuer des inspections visuelles et des tests fonctionnels pour garantir que les composants sont correctement placés, soudés et fonctionnent comme prévu.

6. Nettoyage: Le nettoyage après soudure aide à éliminer tout flux résiduel ou autre contaminant qui pourrait causer des problèmes tels que la corrosion ou une conductivité électrique réduite.

7. Revêtement de conformité: L'application d'un revêtement conforme peut protéger le PCB assemblé des facteurs environnementaux, améliorant ainsi la fiabilité globale et la longévité de l'appareil électronique.

En accordant une attention particulière à ces aspects du processus SMT, les fabricants peuvent réaliser des assemblages électroniques de haute qualité avec une fiabilité et des performances améliorées.

La technologie DIP (Dual In-line Package) est une méthode de conditionnement de composants électroniques tels que les circuits intégrés (CI), offrant plusieurs avantages clés pour les applications électroniques traditionnelles.

4. Aperçu de la technologie DIP :

• Définition: DIP est un type de boîtier de composant électronique qui contient un circuit intégré ou d'autres dispositifs, comportant un corps rectangulaire en plastique ou en céramique avec deux rangées parallèles de broches ou de fils de connexion dépassant des côtés longs.

• Structure et principe: Le boîtier DIP se compose d'une carte porte-puce, de broches, d'une coque de boîtier et d'une plaque de base. La puce est placée au centre, avec des broches soudées des deux côtés, formant un agencement à deux rangées. Le boîtier du boîtier est en plastique ou en métal pour protéger la puce et les broches, et la plaque de base est utilisée pour fixer la coque du boîtier au circuit imprimé.

Principales caractéristiques des packages DIP :

1. Rentabilité: Les DIP sont peu coûteux à fabriquer et à acheter par rapport aux packages plus avancés.

2. Taille compacte: Ils maximisent l'utilisation de l'espace PCB grâce à leur forme dense et rectangulaire.

3. Assemblage facile: Simple à insérer et à souder manuellement sur les PCB.

4. Bonne robustesse: Le boîtier en plastique ou en céramique durable protège les composants internes des dommages.

5. Largement standardisé: L'espacement et les dimensions des broches standard établis garantissent la compatibilité.

6. Montage sur prise universelle: Les prises permettent l'interchangeabilité et éliminent le besoin de soudure.

7. Flexibilité: Disponible avec un nombre de broches de moins de 10 à 64 pour s'adapter à de nombreux jetons.

8. Performance thermique: Le corps moulé en plastique ou en céramique transfère la chaleur de manière adéquate.

9. Orientation visible: L'encoche montre d'un seul coup d'oeil l'alignement DIP correct.

Applications :

• Prototypage: Idéal pour le prototypage, l'électronique de loisir et les projets éducatifs en raison du montage traversant et du faible coût.

• Prise en charge héritée: Les DIP de remplacement maintiennent les équipements anciens et les systèmes informatiques classiques.

• Électronique simple: De nombreux circuits intégrés de base, tels que les temporisateurs 555 et les puces logiques de la série 7400, sont disponibles au format DIP.

• Bricoleur et amateurs: Les amateurs d'électronique amateur travaillent souvent avec des composants DIP et des PCB traversants.

Avantages de l’électronique traditionnelle :

• L'emballage DIP offre une méthode de montage simple à travers un trou, le rendant accessible aux projets électroniques à petite échelle et à des fins éducatives.

• Sa taille compacte et sa disposition standardisée des broches le rendent adapté à une large gamme d'appareils électroniques, de l'électronique grand public aux applications industrielles.

• La construction robuste des boîtiers DIP garantit la fiabilité et la durabilité des systèmes électroniques traditionnels où la protection physique des composants est nécessaire.




Processus d'opération 5.DIP :

La technologie DIP reste un choix populaire pour sa facilité d'utilisation, sa polyvalence et sa rentabilité dans les applications électroniques traditionnelles, malgré l'essor des technologies de montage en surface.

La technologie DIP (Dual In-line Package) est une méthode de conditionnement de composants électroniques tels que les circuits intégrés (CI), connue pour ses deux rangées de broches qui dépassent des côtés du boîtier rectangulaire, permettant leur insertion dans un circuit imprimé ou une prise. . Voici un aperçu du processus opérationnel DIP, mettant en évidence les étapes et considérations clés :

1. Insertion manuelle (soudure manuelle)

Au cours de cette étape, les composants DIP sont insérés manuellement dans leurs trous respectifs sur le PCB. Ce processus nécessite un alignement minutieux pour garantir que les broches sont correctement positionnées pour le soudage. Une attention particulière est accordée à la force d'insertion pour éviter d'endommager le PCB ou les composants environnants, ainsi que pour garantir la cohérence de l'orientation, de la position et de la hauteur des composants. 222.

2. Soudure à la vague

Le brasage à la vague est le processus par lequel le PCB, désormais avec les composants DIP insérés, passe sur une vague de soudure fondue. Cette méthode est utilisée pour créer une connexion mécanique et électrique entre les broches des composants et les plages du PCB. La hauteur de vague doit être ajustée à ½-⅓ de l'épaisseur de la carte pour éviter des problèmes tels que des ponts de soudure ou des dommages aux composants dus à une hauteur de vague excessive. 221.

3. Opérations secondaires

Après le brasage, des opérations secondaires peuvent être effectuées. Celles-ci peuvent inclure la coupe de la longueur excessive des broches, la retouche des joints de soudure ou l'ajout de composants supplémentaires qui n'ont pas été insérés lors du processus DIP initial.

4. Test en circuit (TIC)

ICT est une méthode de test utilisée pour vérifier la fonctionnalité des composants soudés et du PCB dans son ensemble. Ce test automatisé vérifie la soudure correcte, la continuité et la présence de courts-circuits ou d'ouvertures dans le circuit.

Considérations clés pour le traitement DIP

• Soudabilité: S'assurer que la carte et les composants ont une bonne soudabilité et sont exempts de contamination.

• Température de soudure: Ajustement de la température de soudure pour éviter des problèmes tels que des joints de soudure froids ou une oxydation de la soudure due à une chaleur excessive.

• Hauteur des vagues: Régler correctement la hauteur de crête pour éviter les défauts de soudure.

• Activité de soudure: Améliorer l'activité de la soudure pour assurer un transfert de chaleur efficace et une élimination des impuretés.

La technologie DIP reste importante dans l'industrie PCBA, en particulier pour les applications qui ne nécessitent pas la miniaturisation offerte par les techniques SMT. Il est particulièrement utile dans le prototypage, l'électronique de loisir et pour la maintenance des systèmes existants où le montage traversant est plus pratique.

6. Précautions DIP :

Lorsqu'il s'agit du processus DIP (Dual In-line Package) dans la fabrication électronique, plusieurs considérations clés doivent être prises en compte pour garantir la qualité et la fiabilité du produit final :

Protection contre les décharges électrostatiques (ESD)

• Importance: L'ESD peut causer des dommages irréversibles aux composants électroniques sensibles.

• Meilleures pratiques: Mettre en œuvre des environnements de travail sécurisés ESD, y compris l'utilisation de bracelets, de blouses et de tapis ESD. Former le personnel aux techniques de prévention des ESD.

Vérifications de l'état de l'équipement

• Inspections de routine: Inspectez régulièrement l’usure des équipements afin d’éviter les dysfonctionnements pendant la production.

• Entretien: Effectuer des programmes de maintenance préventive pour garantir que l'équipement fonctionne à des performances optimales.

Contrôle qualité du soudage

• Gestion de la température: Surveiller et contrôler les températures de soudure pour éviter les dommages thermiques aux composants ou aux PCB.

• Techniques d'inspection: Utilisez des inspections visuelles, des inspections par rayons X et des systèmes d'inspection optique automatisés (AOI) pour détecter les défauts de soudure tels que les joints froids, les ponts de soudure ou les congés insuffisants.

Opérations secondaires

• Garniture: Les opérations de post-soudure peuvent inclure la coupe des fils en excès pour garantir un bon ajustement et réduire le risque de courts-circuits.

• Nettoyage: Nettoyez les PCB assemblés pour éliminer les résidus de flux, qui peuvent affecter les performances et la fiabilité de l'appareil électronique.

Test en circuit (TIC)

• Essai: Effectuez des TIC pour vérifier la fonctionnalité électrique des joints soudés et du PCB dans son ensemble, en vous assurant qu'il n'y a pas d'ouvertures, de courts-circuits ou de composants incorrects.

Flux de processus DIP

1. Insertion manuelle: Insérez soigneusement les composants DIP dans le PCB, en assurant une orientation et un alignement corrects.

2. Soudure à la vague: Passer le PCB dans une vague de soudure fondue pour établir les connexions mécaniques et électriques.

3. Refroidissement: Laisser la soudure refroidir et se solidifier, formant des joints stables.

4. Inspection et contrôle qualité: Effectuer des inspections approfondies pour identifier et rectifier tout défaut.

En adhérant à ces directives, les fabricants peuvent réaliser un processus DIP de haute qualité, aboutissant à des produits électroniques fiables et robustes. Une manipulation appropriée, la maintenance des équipements et un contrôle qualité sont essentiels à la mise en œuvre réussie de la technologie DIP dans la production d'appareils électroniques.

7. À propos de SMT et DIP

SMT (Surface Mount Technology) et DIP (Dual In-line Package) sont deux méthodes principales utilisées dans l'assemblage de composants électroniques sur des cartes de circuits imprimés. Voici une comparaison des deux technologies, mettant en évidence leurs avantages, leurs inconvénients et les scénarios d'application appropriés :

Technologie CMS

Avantages :

• Miniaturisation: Les composants CMS sont nettement plus petits, ce qui permet des conceptions d'appareils plus compactes.

• Automation: SMT se prête bien aux processus d'assemblage automatisés, augmentant ainsi l'efficacité de la production.

• Rentabilité: En raison de l'automatisation, le coût de production est généralement inférieur, en particulier pour la production en grand volume.

• Performance: SMT peut prendre en charge des fréquences plus élevées et offrir de meilleures performances électriques.

Inconvénients :

• Coût de l'équipement: L'investissement initial pour les équipements SMT, tels que les machines de transfert et les fours de refusion, peut être élevé.

• Difficulté d'inspection: Les petits composants sont plus difficiles à inspecter et les équipements spécialisés pour l'inspection peuvent être coûteux.

• Susceptibilité aux dommages: Les composants plus petits sont plus sujets aux dommages dus à l'électricité statique ou à une manipulation brutale.

Convient pour: Applications haute densité, production de masse et dispositifs nécessitant une transmission de signaux à grande vitesse.

Technologie DIP

Avantages :

• Fiabilité: Les composants DIP offrent une connexion mécanique solide, ce qui les rend fiables pour les applications soumises à des contraintes physiques.

• Économique pour les petits lots: Le DIP peut être plus rentable pour la production à faible volume en raison d'une moindre dépendance à l'égard d'équipements coûteux.

• Réparation facile: Les composants peuvent être plus facilement remplacés en cas de panne, car ils sont insérés dans la carte.

Inconvénients :

• Consommation d'espace: Les composants DIP sont généralement plus grands, ce qui conduit à des circuits imprimés plus grands.

• Assemblage manuel: L'assemblage DIP est souvent plus manuel, ce qui peut prendre du temps et être moins efficace.

• Miniaturisation limitée: Ne convient pas aux applications haute densité en raison de contraintes de taille physique.

Convient pour: Applications nécessitant une robustesse mécanique, une production en petites séries et des situations où le remplacement de composants est fréquent.

En résumé, le choix entre SMT et DIP dépend des exigences spécifiques de l'assemblage électronique, notamment de facteurs tels que la taille des composants, le volume de production, les considérations de coût et les besoins spécifiques de l'application. Le SMT est souvent le choix privilégié pour son efficacité et sa compacité, tandis que le DIP reste une option viable pour certaines applications spécialisées où ses avantages sont plus pertinents.

8. Cas d’application pratique

SMT (Surface Mount Technology) et DIP (Dual In-line Package) sont deux méthodes principales utilisées dans l'assemblage de composants électroniques sur des cartes de circuits imprimés. Voici un aperçu de leurs applications et quelques exemples :

Applications et exemples SMT

1. Electronique grand public: SMT est largement utilisé dans les smartphones, les tablettes et les ordinateurs portables pour leur conception compacte et légère. La miniaturisation permise par SMT permet de créer des appareils élégants et portables.

2. Electronique automobile: SMT trouve une application dans les unités de commande moteur, les systèmes d'infodivertissement et les systèmes avancés d'aide à la conduite (ADAS) en raison de sa fiabilité et de ses performances dans des espaces compacts.

3. Dispositifs médicaux: Les composants SMT miniaturisés et fiables sont idéaux pour les équipements médicaux tels que les stimulateurs cardiaques, les défibrillateurs et les appareils de diagnostic où la précision et la sécurité sont essentielles.

4. Équipement industriel: Les systèmes d'automatisation industrielle, la robotique et l'électronique de puissance bénéficient de l'efficacité et de la compacité des composants SMT.

5. Télécommunication: L'infrastructure de télécommunication, y compris les stations de base, les routeurs et les équipements de réseau optique, s'appuie sur SMT pour la transmission de signaux à haut débit et sur des circuits denses.

Applications et exemples DIP

1. Prototypage et électronique de loisirs: Les composants DIP sont idéaux pour les projets de prototypage et de loisirs en raison de leur facilité d'assemblage et de réglage manuels. Ils permettent des modifications et un débogage rapides, comme mentionné dans l'article de CUI Devices 322.

2. Prise en charge héritée: Les commutateurs DIP sont utilisés pour la maintenance des équipements anciens et des systèmes informatiques classiques, offrant une solution fiable et testée pour les applications existantes.

3. Électronique simple: Les circuits intégrés de base tels que les minuteries 555 et les puces logiques de la série 7400 sont souvent disponibles au format DIP, ce qui les rend accessibles à une large gamme d'appareils électroniques simples.

4. Éducation et formation: Les commutateurs DIP sont utilisés dans des contextes pédagogiques pour enseigner les principes fondamentaux de l'assemblage et des circuits de circuits imprimés, car ils offrent une approche pratique de l'apprentissage de l'électronique.

5. Configuration et contrôle: Les commutateurs DIP sont utilisés dans diverses applications pour configurer et contrôler différents paramètres, tels que l'adresse d'un microcontrôleur ou la sélection de différentes sources d'alimentation pour la redondance.

En résumé, le SMT est préféré pour les appareils électroniques haute densité, miniaturisés et produits en série, tandis que le DIP reste pertinent pour les applications nécessitant un assemblage manuel, un prototypage et dans les scénarios où une prise en charge existante est nécessaire.

9.Tendance de développement future

Dans le domaine de la fabrication électronique, les technologies SMT (Surface Mount Technology) et DIP (Dual In-line Package) ont joué un rôle central dans l’évolution de l’industrie. Voici une exploration des derniers développements et des tendances futures de ces technologies, en mettant l'accent sur les techniques de miniaturisation et d'interconnexion haute densité :

Derniers développements

1. Miniaturisation: Il y a une volonté continue de réduire la taille des composants électroniques. Par exemple, l'utilisation des emballages 01005 (impérial) est de plus en plus répandue malgré les défis des processus de production, car ils offrent des économies de surface significatives par rapport aux composants plus grands comme 0402 et 0201. 344.

2. Technologie à pas fin: L'industrie s'oriente vers des pas plus fins pour les composants actifs, le pas de 0,3 mm gagnant en popularité par rapport au pas traditionnel de 0,4 mm. Ce changement nécessite une conception minutieuse des PCB et peut nécessiter un processus de fluxage par immersion pour une qualité d'assemblage optimale. 344.

3. Matériaux avancés: Le développement de nouveaux matériaux, tels que les substrats organiques et les polymères à cristaux liquides (LCP), permet une miniaturisation accrue tout en conservant les performances électriques et la fiabilité 335.

4. Intégration 3D: Des techniques telles que Package on Package (PoP) et les vias à travers le silicium (TSV) permettent l'intégration tridimensionnelle des composants, ce qui est crucial pour les conceptions compactes. 335.

5. Techniques hybrides: La combinaison de SMT et DIP sur le même PCB est de plus en plus courante, tirant parti des avantages des deux en termes d'assemblage haute densité et de robustesse mécanique. 334.

Tendances futures

1. Interconnexions haute densité: L'industrie devrait constater de nouvelles avancées dans les technologies d'interconnexion haute densité, en mettant l'accent sur la réduction de l'espacement entre composants pour obtenir des conceptions encore plus compactes. 344.

2. Évolution SMT: Les développements futurs dans le domaine SMT incluront probablement des améliorations en matière d'automatisation et d'assemblage de précision, répondant aux exigences des appareils IoT et de la technologie portable. 342.

3. Innovations DIP: Malgré l'essor du SMT, le DIP devrait voir des innovations dans les techniques d'assemblage automatisé et l'utilisation de nouveaux matériaux qui pourraient le rendre plus compétitif dans des applications spécifiques. 334.

4. Durabilité: Il existe une tendance croissante vers des matériaux et des processus de fabrication respectueux de l'environnement, ce qui pourrait influencer le développement de composants et de processus SMT et DIP. 334.

5. Personnalisation et flexibilité: Alors que le marché exige des produits électroniques plus personnalisés et plus flexibles, la capacité de personnaliser les composants et les processus SMT et DIP deviendra de plus en plus importante. 339.

En conclusion, l’avenir des technologies SMT et DIP réside dans l’innovation qui prend en charge la miniaturisation, la durabilité et la capacité à répondre aux divers besoins d’une industrie électronique en constante évolution.

Les futures technologies SMT et DIP connaîtront probablement les innovations suivantes pour s'adapter aux besoins changeants du marché :Avancées de la technologie SMT pour les exigences en matière de microassemblages : à mesure que la technologie a évolué, le SMT a été utilisé pour produire des microassemblages de composants PCB de plus en plus petits. Cette technologie permet de souder automatiquement les composants, réduisant ainsi le besoin d'espace entre les composants, tout en nécessitant également le développement de stratégies pour éviter la surchauffe des PCB et les défauts de soudage. Durabilité environnementale : la technologie SMT continuera de s'adapter aux nouvelles normes industrielles, telles que l'utilisation de soudures sans plomb, pour répondre aux besoins de durabilité environnementale et d'utilisation de soudures conformes à la directive RoHS. Innovation dans la technologie d'emballage DIP : la technologie d'emballage DIP répondra à des exigences de performance strictes dans des environnements difficiles grâce à des solutions de gestion thermique améliorées et à une composition de matériaux améliorée. Emballage de circuits intégrés avancé : à mesure que la taille des puces diminue chaque année et que les fonctions sont intégrées, de nouvelles architectures et conceptions de systèmes continueront d'émerger. Technologie d'impression 3D : L'application de la technologie d'impression 3D dans le domaine de la fabrication électronique éliminera le besoin de circuits imprimés plats, permettant ainsi la production de conceptions et de formes innovantes qui ne peuvent être réalisées par des moyens traditionnels. Technologie immersive : l'adoption d'une technologie immersive peut surmonter les erreurs humaines et améliorer l'efficacité de la fabrication, comme le kit de réalité augmentée fourni par inspectAR pour la fabrication de PCB et les tests de flux de travail. Innovation dans les matériaux et les processus : l'industrie des semi-conducteurs explorera des matériaux innovants au-delà du silicium, tels que le graphène et le nitrure de gallium, pour créer des puces plus rapides, plus puissantes et plus économes en énergie. Efficacité énergétique : avec l’augmentation des problèmes énergétiques mondiaux, la demande de puces économes en énergie devrait augmenter. Les entreprises peuvent donner la priorité au développement de processeurs basse consommation, de technologies d'optimisation de la mémoire et de conceptions de circuits innovantes pour réduire la consommation d'énergie et améliorer les performances. L'impact de l'IA et de l'automatisation dans l'industrie SMT : les algorithmes d'IA peuvent optimiser le placement des composants, permettre la détection des défauts en temps réel et la maintenance prédictive, améliorant ainsi l'efficacité de la production et la qualité des produits. Croissance des services de chaîne d'approvisionnement : à mesure que l'automatisation et la robotique se développent dans le secteur manufacturier et que le SMT devient plus efficace et plus rentable, les services de chaîne d'approvisionnement devraient connaître une croissance significative. Ces innovations permettront aux technologies SMT et DIP de répondre à la demande de la future industrie de la fabrication électronique en matière de miniaturisation, d'intégration, de durabilité et de hautes performances.
