Cet article aborde les principales considérations liées au routage des PCB que les concepteurs doivent garder à l'esprit. .

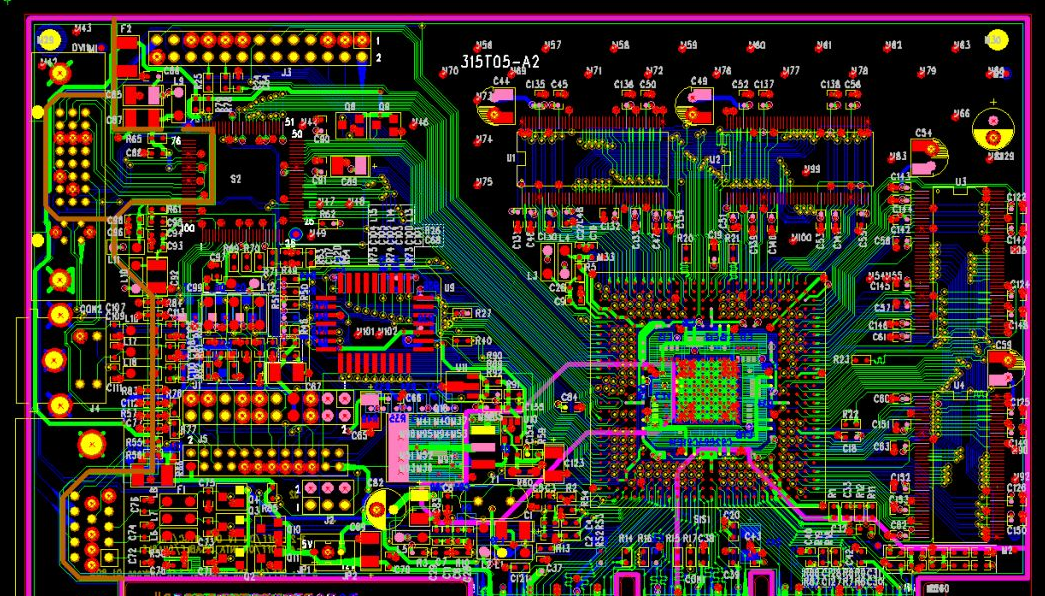

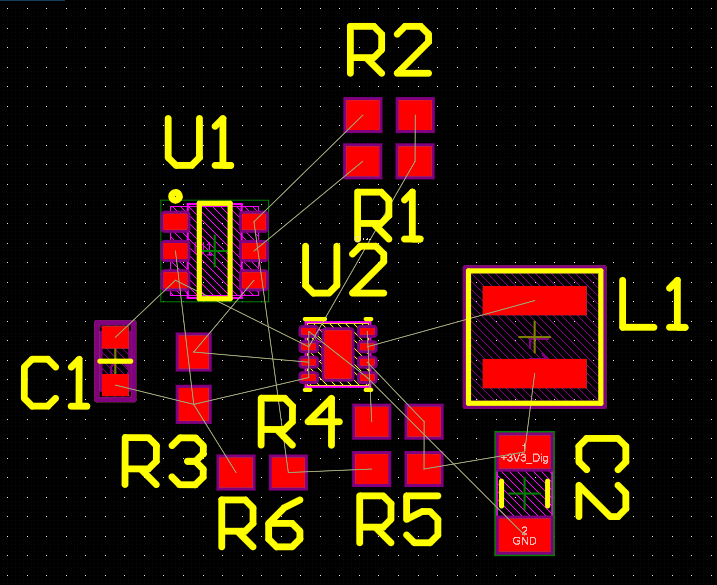

l In conception de circuits imprimés, 7 Considérations sur le routage des PCB
l HComment évaluer et optimiser l’efficacité du câblage électrique ?
l HComment choisir la topologie d'alimentation adaptée aux besoins de votre application spécifique ?
To éviter les pièges courants et obtenir un circuit imprimé de haute qualité. Tous ces éléments méritent notre discussion.
La conception et la fabrication de cartes de circuits imprimés (PCB) sont un processus méticuleux qui nécessite un examen attentif de divers facteurs pour garantir des performances, une fiabilité et une fabricabilité optimales.Un aspect essentiel de la conception des PCB est le routage, qui implique la disposition des chemins électriques qui connectent les composants sur la carte.Un routage inadéquat peut entraîner des problèmes d’intégrité du signal, des interférences électromagnétiques (EMI) et même une défaillance des composants.

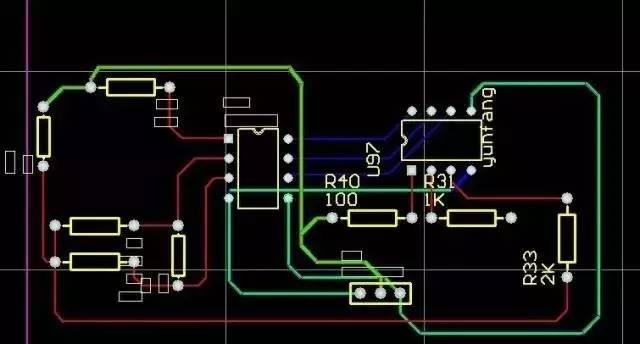

Le routage de l'alimentation est un aspect fondamental de la conception des PCB qui, s'il n'est pas géré correctement, peut entraîner des problèmes tels que des chutes de tension, du bruit et des problèmes thermiques.Pour garantir une fourniture d’énergie efficace, il est crucial de :
· Utiliser des traces larges: Des traces plus larges peuvent supporter un courant plus élevé sans chute de tension excessive.
· Gardez les plans d'alimentation et de sol proches: Cela réduit l'inductance et améliore la délivrance de puissance.
· Évitez les coins pointus: Les coins pointus peuvent provoquer un encombrement actuel et augmenter la résistance.
· Utiliser des condensateurs de découplage: Placez les condensateurs de découplage à proximité des composants consommateurs d'énergie pour fournir une puissance stable et réduire le bruit.
Les angles utilisés dans le routage des PCB peuvent avoir un impact significatif sur les performances de la carte.Les angles vifs et les angles droits peuvent provoquer des réflexions du signal et des changements d'impédance :
· Utilisez des angles de 45 degrés ou de 90 degrés: Ces angles sont généralement préférés pour les signaux à grande vitesse afin de réduire les réflexions.
· Évitez les angles vifs: Les angles vifs peuvent entraîner des problèmes d'intégrité du signal ;utilisez plutôt des courbes ou des angles obtus.
Il est essentiel de maintenir une distance appropriée entre les signaux à grande vitesse pour éviter la diaphonie et garantir l'intégrité du signal :
· Suivez les recommandations du fabricant: Différents matériaux et conceptions de PCB ont des exigences d'espacement minimum différentes.
· Utiliser des plans au sol: Les plans de masse peuvent aider à protéger les signaux et à réduire la diaphonie.
· Envisagez l'analyse de l'intégrité du signal: Des outils tels que l'analyse SI peuvent aider à déterminer l'espacement optimal pour les signaux à grande vitesse.
Les stubs, ou extensions indésirables de traces, peuvent provoquer des réflexions de signal et dégrader les performances.Réduire ou éliminer les talons est essentiel :
· Évitez les extensions inutiles: Gardez les traces aussi courtes et directes que possible.
· Utiliser des stubs à impédance contrôlée: Si des stubs sont nécessaires, concevez-les avec une impédance contrôlée pour minimiser les réflexions.
Les discontinuités d'impédance peuvent entraîner des réflexions du signal et une perte de son intégrité.Il est essentiel de garantir une impédance constante :
· Conserver la largeur et l'épaisseur des traces: Des dimensions de trace cohérentes aident à maintenir la continuité de l'impédance.
· Utiliser des couches de contrôle d'impédance: Les microvias et les couches d'impédance contrôlée peuvent aider à gérer l'impédance à tous les niveaux.
La signalisation différentielle est utilisée pour transmettre des données sur de longues distances avec un minimum de bruit.Un acheminement correct de ces signaux est essentiel :
· Paires d'itinéraires rapprochées: Les paires différentielles doivent être maintenues proches pour maintenir une impédance équilibrée et réduire la diaphonie.
· Évitez les croisements: Si des croisements sont nécessaires, utilisez des motifs en serpentin ou des angles de 90 degrés pour minimiser l'impact.
L'égalisation de la longueur des traces de signal, en particulier dans la signalisation à grande vitesse et différentielle, est cruciale pour maintenir la synchronisation et réduire le biais :
· Utiliser des techniques de correspondance: Des techniques telles que la correspondance de longueur de trace, la correspondance de stub ou l'utilisation de lignes à retard peuvent aider à égaliser les longueurs de trace.
· Considérez la disposition du tableau: La disposition générale du tableau peut influencer la longueur des traces et doit être planifiée en conséquence.
Le routage des PCB est une tâche complexe qui nécessite une compréhension approfondie des principes de l'ingénierie électrique et des considérations pratiques de conception.En prêtant attention au routage de l'alimentation, aux angles de routage, à l'espacement des signaux, à la gestion des stubs, au contrôle de l'impédance, à la signalisation différentielle et à l'adaptation de la longueur des traces, les concepteurs peuvent éviter les problèmes courants et créer des PCB fiables, efficaces et performants.À mesure que la technologie progresse et que les conceptions de PCB deviennent plus complexes, rester informé et appliquer les meilleures pratiques en matière de routage de PCB sera essentiel pour réussir dans l'industrie électronique.
Dans la conception de circuits imprimés, l'évaluation et l'optimisation de l'efficacité du routage de l'alimentation sont la clé pour garantir un fonctionnement et des performances stables du circuit.Voici quelques façons d’évaluer et d’optimiser l’efficacité du câblage électrique :
①Déterminez les besoins en énergie :
Analysez les besoins en énergie du circuit, y compris la tension, le courant et la puissance.
Déterminez les caractéristiques de charge de l’alimentation, telles que la réponse transitoire et les exigences d’ondulation.
②Disposition rationnelle de l'alimentation et du plan de masse :
Concevez suffisamment de largeur pour les lignes électriques et les fils de terre afin de réduire la résistance et les chutes de tension.
À l'aide d'un PCB multicouche, placez l'alimentation et le plan de masse rapprochés pour former une bonne boucle.
③Utilisez la bonne topologie :
Choisissez la topologie d'alimentation appropriée en fonction de la complexité du circuit et des exigences d'alimentation, telles que des régulateurs linéaires, des régulateurs à découpage ou des alimentations polyphasées.
④Réduisez la zone de la boucle de puissance :
La réduction de la zone de la boucle de puissance peut réduire les interférences électromagnétiques et les rayonnements.
Évitez de former un grand anneau autour du cordon d’alimentation.
⑤Utilisez des condensateurs de découplage :
Ajoutez des condensateurs de découplage aux points clés de la ligne électrique pour filtrer le bruit haute fréquence.
Sélectionnez la valeur et le type de capacité appropriés pour garantir que le condensateur est efficace dans la plage de fréquence souhaitée.
⑥Optimisez le chemin de routage :
Minimisez la longueur de la ligne électrique pour réduire l’impédance de la ligne et la chute de tension.
Évitez les lignes électriques parallèles et les lignes de signaux à grande vitesse pour réduire la diaphonie.
⑦Utilisez le réseau électrique :
Pour les réseaux électriques complexes, l’utilisation d’un réseau peut permettre une répartition plus uniforme de l’énergie.
⑧Effectuer une analyse thermique :
Évaluez les performances thermiques des cordons d’alimentation et des composants pour vous assurer qu’ils ne surchauffent pas dans les conditions de fonctionnement.
⑨Utilisation d'outils de simulation :
Utilisez des outils de simulation dans les logiciels de conception de circuits imprimés, tels que l'analyse de l'intégrité du signal et l'analyse de l'intégrité de l'alimentation, pour prédire les performances du câblage électrique.
⑩Mettre en œuvre des contrôles de conception 3D :
Utilisez des contrôles de conception 3D pour évaluer la disposition physique du câblage et des composants afin de garantir qu’il n’y a aucune interférence mécanique.
11.Effectuer des tests de prototypes :
Testez le câblage d'alimentation sur le matériel réel pour vérifier que la conception répond aux exigences de performances du circuit.
12.Itération continue :
Sur la base des résultats des tests et de l'analyse de simulation, la conception est itérée jusqu'à ce que l'efficacité optimale du routage électrique soit atteinte.
Grâce aux étapes ci-dessus, vous pouvez évaluer et optimiser efficacement l'efficacité du routage de puissance dans la conception des PCB, améliorant ainsi les performances globales et la fiabilité du circuit.
Dans la conception de PCB, comment choisir la bonne topologie d’alimentation pour répondre aux besoins d’une application spécifique ?
1.Comprendre les exigences de l'application :
Déterminez les exigences de tension et de courant de l’application.
Évaluez les changements de charge, y compris le démarrage, le fonctionnement normal et la charge de pointe.
2.Déterminez les caractéristiques de sortie :
Déterminez la stabilité de la tension de sortie souhaitée et les exigences d'ondulation en fonction des exigences de l'application.
3.Sélectionnez le type d'alimentation :
Choisissez une alimentation linéaire ou à découpage selon vos besoins.
Les alimentations linéaires sont simples mais moins efficaces et adaptées aux applications nécessitant une faible consommation d'énergie et un faible bruit.
Les alimentations à découpage sont efficaces et adaptées aux applications nécessitant des exigences élevées en matière de puissance et de bruit.
4.Évaluer l’efficacité et la gestion thermique :
Évaluez l’efficacité de différentes topologies et sélectionnez des sources d’énergie économes en énergie pour réduire les pertes de chaleur.
Envisagez des options de refroidissement, telles que l'utilisation d'un radiateur ou d'un ventilateur.
5.Tenez compte de la taille et du coût :
Sélectionnez une topologie d'alimentation avec un volume approprié en fonction des contraintes d'espace d'application.
Évaluez la rentabilité de différentes topologies.
6.Sélectionnez la méthode de contrôle appropriée :
Déterminez le type de contrôle requis, tel qu'un contrôle analogique, numérique ou hybride.
7.Analyser la compatibilité électromagnétique (CEM) :
Évaluez les interférences électromagnétiques et la capacité anti-interférence de différentes topologies.
8.Considérez la plage de tension d'entrée :
En fonction de l'environnement d'application, sélectionnez une topologie d'alimentation capable de s'adapter aux fluctuations de tension d'entrée.
9.Évaluer le taux d’ajustement de la charge et le taux d’ajustement de la ligne :
Assurez-vous que la topologie d'alimentation peut s'adapter aux changements de charge et aux changements de tension d'entrée.
dix.Utilisation d'outils de simulation :
Un logiciel de simulation est utilisé pour évaluer les performances de différentes topologies d'alimentation.
11.Envisagez une conception modulaire :
Pour les systèmes complexes, envisagez d’utiliser une conception d’alimentation modulaire pour simplifier la conception et la maintenance.
12.Évaluer les normes de sécurité :
Assurez-vous que la topologie d’alimentation sélectionnée répond aux normes et réglementations de sécurité en vigueur.
13.Effectuer des tests de prototypes :
Créez des prototypes et effectuez des tests réels pour vérifier que la topologie d'alimentation répond à toutes les exigences de conception.
14.Obtenez des conseils professionnels :
Consultez un expert en conception d’alimentation ou un fournisseur pour obtenir une assistance technique si nécessaire.
15.Itération continue :
Selon les résultats des tests et les retours, la conception est optimisée de manière itérative.
