Classification des PCB, comprenez-vous tout ???

Dans les appareils électroniques que nous utilisons dans notre vie quotidienne, tels que les télécommandes, les téléphones portables, les réfrigérateurs, les téléviseurs, les climatiseurs, les ordinateurs... Etc., il y a une partie importante appelée « Circuit imprimé », mais son nom officiel est complet. le nom devrait être « Circuit imprimé », car la formation de son (circuit) électronique (circuits) est vraiment similaire à l'impression des premiers livres, donc son abréviation anglaise est « PCB (Printed Circuit Board) », il est également abrégé en 'PWB (Carte de fils imprimés)'.

En bref, le PCB est comme la base de l'appareil électronique, chargé de connecter tous les composants électroniques dans un même réseau, afin qu'ils puissent fonctionner ensemble.

Vous pouvez considérer le PCB comme le châssis d’une voiture, sur lequel tous les composants de la voiture sont installés et peuvent fonctionner ensemble.Cependant, je pense personnellement que PCB ressemble plus à un terrain urbain avec une route déjà construite dans le plan d'urbanisme, en attendant que d'autres bâtiments de l'agence soient implantés à un emplacement fixe.La ville qui a été développée est un PCBA (Printed Circuit Board Assembly), que nous appelons habituellement « circuit imprimé assemblé » ou « carte assemblée ».

Le corps principal du PCB est un panneau dur d'une épaisseur d'environ 1,0 mm ~ 1,6 mm, selon les besoins de conception, parfois l'épaisseur du PCB sera plus fine ou plus épaisse, et certains seront spécialement conçus comme une carte flexible ( FPCB) qui peut être plié et plié.Pour certains besoins plus particuliers, des planches rigides et flexibles seront combinées en même temps pour devenir des planches rigides-flex (rigid-flex board).

Au-dessus de la carte se trouvent une ou plusieurs couches de métal conducteur, généralement une feuille de cuivre, intelligemment conçues pour former un réseau (circuit électronique), un peu comme les rues d'une ville, permettant aux différents composants de l'appareil électronique de communiquer et de collaborer.

Ces composants peuvent être des résistances passives, des condensateurs, des inductances et d'autres composants, ou des transistors actifs, des circuits intégrés (ICS), et ils ont tous leurs propres fonctions.Lorsque ces pièces sont connectées ensemble via le réseau métallique sur le PCB, un circuit complet est formé, tout comme la connexion des organes du bâtiment à divers endroits de la ville, et l'alimentation électrique commencera à fonctionner conformément à la conception.

En résumé, les PCB permettent aux différents composants des appareils électroniques de coopérer de manière organisée pour réaliser les fonctions dont nous avons besoin, telles que jouer de la musique, afficher des images, envoyer des messages, etc.C'est le rôle fondamental des PCB dans les équipements électroniques.

À l'heure actuelle, les circuits imprimés sur le marché sont principalement classés en trois catégories de circuits imprimés durs, de circuits imprimés flexibles et de circuits imprimés composites souples et durs.

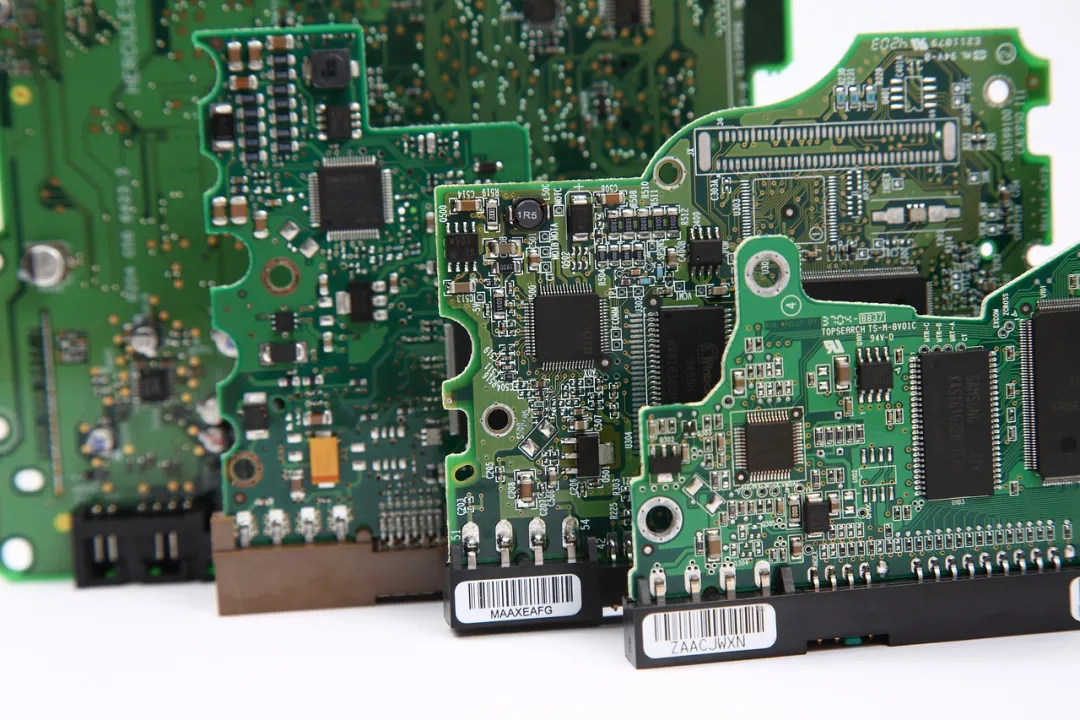

Carte de circuit imprimé rigide

La raison fondamentale de cette classification des PCB est que la plupart des usines de cartes sont basées sur la production de cartes de circuits imprimés rigides, et que la demande du marché pour les cartes rigides est également la plus importante, car l'utilisation la plus importante des PCB en plus de la transmission de signaux électroniques, mais également utilisé pour supporter l'installation de pièces électroniques, les pièces électroniques utilisent généralement de la soudure pour être fixées sur le PCB, et la soudure ne peut pas résister à trop de contraintes de flexion ou de déformation.Sinon, il est facile de le casser et peut même endommager les composants électroniques eux-mêmes.C'est pourquoi j'ai un certain nombre d'articles pour explorer les causes des fissures des soudures et les contre-mesures.

Étant donné que la plupart des cartes de circuits imprimés sont des cartes rigides, nous utilisons généralement « carte de circuit imprimé (PCB) » pour représenter la carte de circuit imprimé rigide.

Le panneau dur se compose d'un circuit imprimé monocouche ou multicouche recouvert d'une feuille de cuivre conductrice sur un substrat isolant (généralement un tissu en fibre de verre présentant une certaine résistance et rigidité).

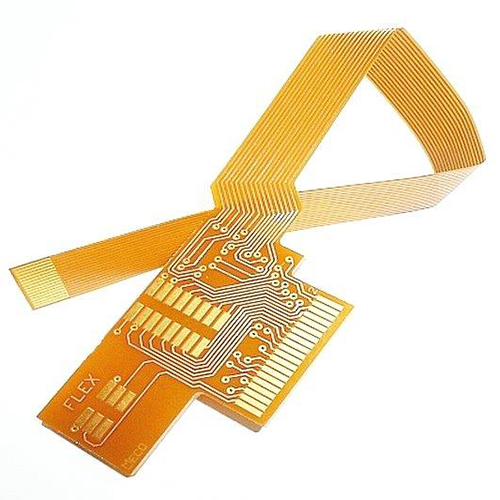

Carte de circuit imprimé flexible

Carte de circuit imprimé flexible (FPCB ou FPC).Le FPC est fabriqué en recouvrant une feuille de cuivre conductrice sur un film polymère (qui peut d'abord être considéré comme un matériau similaire au film d'un sac en plastique).

Le plus grand avantage du FPC est ses caractéristiques d'enroulement et de facilité de pliage, de sorte que le FPC est très approprié pour une utilisation dans un espace limité, ne peut pas utiliser un seul PCB pour répondre à tous les besoins de conception du produit, certains produits peuvent devoir chevaucher plusieurs PCB , de sorte que le FPC peut être plié pour se connecter, certains peuvent l'être afin d'économiser le coût de la plaque.Utilisez des cartes souples pour les connexions de signaux à distance.

Ainsi, la plus grande utilisation du FPC est de connecter ensemble les signaux électroniques de différents PCBS.

Cependant, comme le FPC peut être enroulé, il ne peut pas supporter les pièces électroniques à souder dessus, mais le problème est d'origine humaine, des ingénieurs intelligents ont mis au point une plaque de renfort dure sous le FPC, afin que vous ne puissiez pas avoir peur. de flexion FPC causée par la fissure de soudure.

Comparé aux PCB en panneaux durs, le FPC ne convient pas à la conception de circuits complexes et au soudage de pièces électroniques de précision.

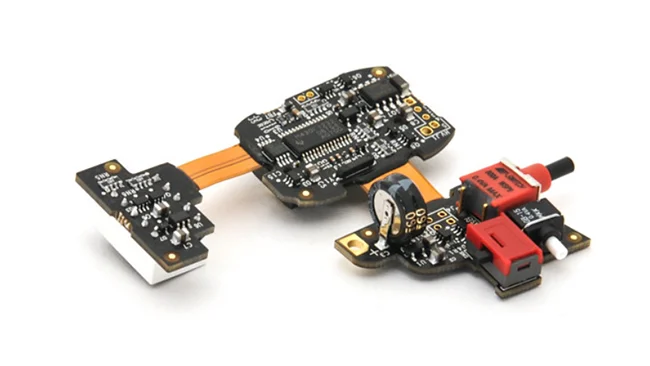

PCB rigide-flexible

L'objectif principal de la carte souple (FPC) est de connecter différentes cartes dures (PCB), mais afin de fixer la carte souple sur la carte dure, la carte souple est généralement soudée directement à la carte dure à l'aide d'un connecteur ou de la technologie HotBar. , mais il est nécessaire de conserver un certain espace sur la carte dure pour la position de soudage du connecteur ou de la carte souple.Cela représente de moins en moins d'espace pour les produits avec des tailles de plus en plus petites et une densité de pièces de plus en plus élevée, c'est pourquoi certaines personnes ont eu l'idée de combiner le panneau souple avec le panneau dur pour former une « carte composite rigide (PCB flexible rigide). )', afin qu'il puisse libérer l'espace de soudage du connecteur ou de la carte souple pour d'autres pièces.

L'idée est très belle, le « panneau composite souple et dur » présente également de nombreux avantages, tels que le gain de place, la réduction de la perte de transmission du signal électronique, la simplification des étapes d'assemblage pour réduire les heures de travail, mais la réalité est cruelle, car l'unité le prix des panneaux composites souples et durs n'est pas bon marché, le coût de fonctionnement réel inférieur à celui du panneau souple + panneau dur + connecteur est également cher. De plus, la production SMT doit utiliser le plateau du four (support) pour soutenir le panneau souple, et l'entretien n'est pas pratique.

Les « panneaux composites souples et durs » ne sont généralement utilisés que dans certains produits d'ordre supérieur, ou la conception du produit a des limites inhérentes.Par conséquent, les « panneaux composites souples et durs » peuvent être utilisés comme option dans la conception et le processus.

En plus des méthodes de classification ci-dessus, il existe également les divisions suivantes de PCB :

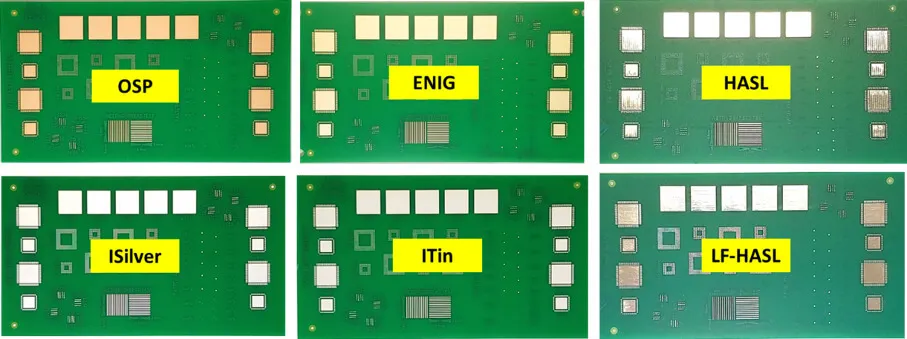

Classé par traitement de surface : OSP, placage à l'or, ENIG (précipitation or/or), HASL (spray d'étain), ImSn (étain), ImAg (argent).

Classé par application de produit : carte d'ordinateur, carte de communication, carte de véhicule, carte d'électronique grand public, carte d'assemblage électronique (carte de support IC).

Classification selon le nombre de couches de circuit : panneau simple, panneau double, carte multicouche.

Classé par substrat : panneau de substrat en plastique, panneau de substrat en céramique, substrat à âme métallique (substrat en aluminium, substrat en cuivre... Etc.).

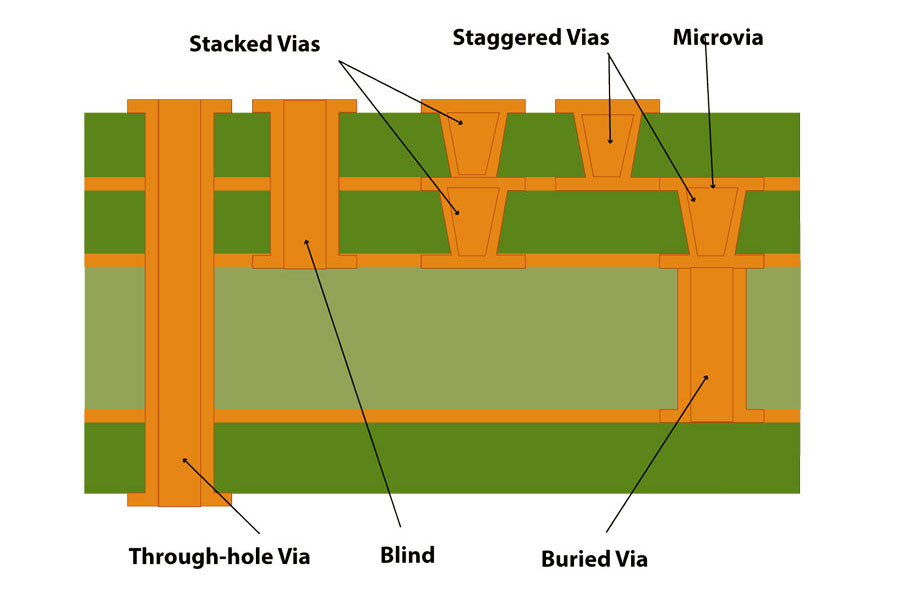

Il est classé selon la structure Through Hole : carte traversante (Plating-Through-Hole board), carte micro-via (carte micro-via), carte à trous borgnes, carte haute densité (carte HDI).
